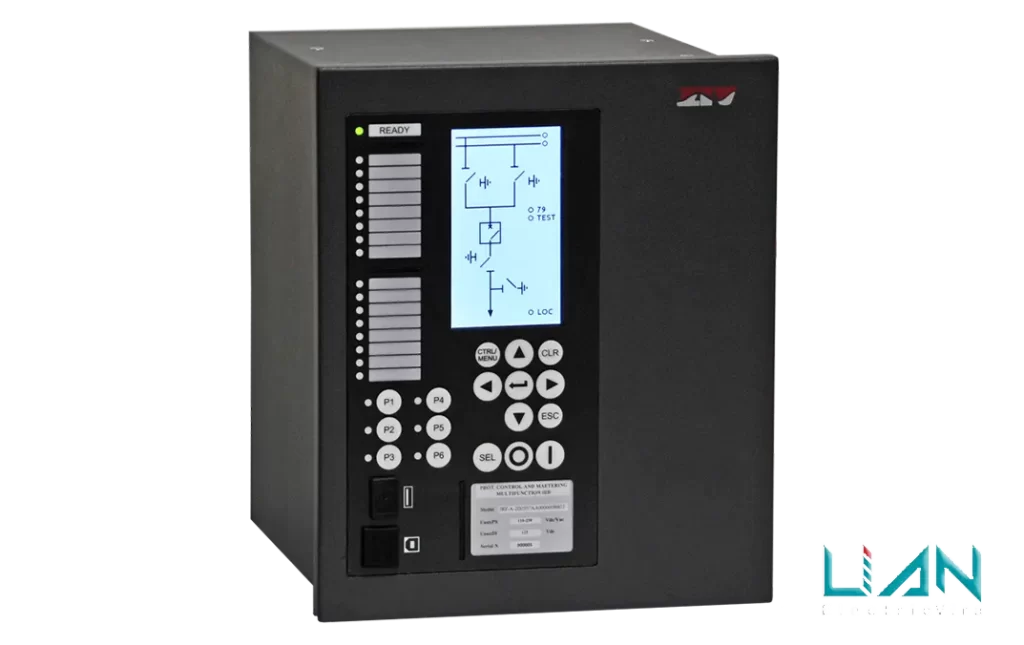

رله حفاظت دیستانس مدل ZLF
رله حفاظت دیستانس مدل ZLF
رله حفاظت دیستانس با ساختار ماژولار و عملکرد زیر یک سیکل مناسب برای خطوط با هر سطح ولتاژ و هر پیکربندی: مدارهای هوایی یا زیرزمینی، مدارهای تک یا موازی رله حفاظت دیستانس ZLF شامل تمام عملکردهای حفاظتی، کنترلی و اندازه گیری برای یک خط برق، با یا بدون جبران سری، آرایش های یک یا دو کلیده، و تریپ تک یا سه فاز است.
ZLF – رله حفاظت دیستانس ماژولار مجهز به IEC 61850-2
رله حفاظت دیستانس با ساختار ماژولار و عملکرد زیر یک سیکل مناسب برای خطوط با هر سطح ولتاژ و هر پیکربندی: مدارهای هوایی یا زیرزمینی، مدارهای تک یا موازی
رله حفاظت دیستانس ZLF شامل تمام عملکردهای حفاظتی، کنترلی و اندازه گیری برای یک خط برق، با یا بدون جبران سری، آرایش های یک یا دو کلیده، و تریپ تک یا سه فاز است.
هشت زون حفاظتی با مشخصه Mho یا کواد (چهار ضلعی)، تکمیل شده با توابع تجاوز بار و نوسان برق، خرابی فیوز، تشخیص سریع خطای ماندگار، و آشکارسازهای اشباع، امنیت و قابلیت اطمینان بالایی را حتی در بدترین شرایط فراهم می‌کنند.
واحدهای دیستانس و جریان اضافه می توانند بر اساس طرح های تبله‌پروتکشن زیر عمل کنند: DTT، PUTT، POTT، DCUB و DCB.
توابع جریان خطای ضعیف (Weak Infeed) و بلاک جریان معکوس نیز گنجانده شده است.
قابل ارائه در ابعاد 1/3 رک، نیم‌رک و رک کامل.
ویژگی های کلیدی
· عملکرد زیر یک سیکل: الگوریتم‌های دیستانس مبتنی بر پنجره‌های نیم‌سیکل همراه با کنتاکت‌های خروجی بسیار سریع، زمان تریپ را برای خطاهای درون ۷۵ درصد زون حفاظتی به زیر یک سیکل کاهش می‌دهند.
· جبران کوپلینگ متقابل: اثر جریان خطوط موازی با اندازه گیری جریان خنثی خط موازی جبران می شود.
· ارتباط بین IED ها
o تا 4 پورت: ارتباط بدون پشتیبان با حداکثر 4 ترمینال راه دور یا با پشتیبان با حداکثر 2 ترمینال راه دور. سرعت قابل انتخاب: از 1x 64 kbit/s تا 2 Mbit/s.
o رابط های فیبر نوری Mutimode یا Singlemode (SFP های اختیاری).
o ارتباط با مالتی پلکسرهای SDH از طریق C37.94 یا از طریق مبدل نوری-الکتریکی مدل ZIV F2MUX که رابط های خروجی G703 و V35 را ادغام می کند.
o تا 16 سیگنال دیجیتال را می توان بین پایانه ها برای اجرای طرح های محافظت از راه دور رد و بدل کرد.
جدول توابع حفاظتی:
ANSI | Function | Uns. |
21N | Ground Distance Zones (8 zones) | |
21P | Phase Distance Zones (8 zones) | |
50SUP | Phase Overcurrent for Distance Supervision | 1 |
50FD | Fault Detector (sequence magnitudes) | 1 |
Load Encroachment | 1 | |
68/78 | Power Swing Blocking / Out of Step Tripping | 1 |
50OF | Close-Onto-a-Fault Detector | 1 |
Remote Open Breaker Detector | 1 | |
50/51 | Phase Overcurrent | 3/3 |
50N/51N | Neutral Overcurrent (calculated IN) | 3/3 |
50G/51G | Ground Overcurrent (measured IG) | 3/3 |
50Q/51Q | Negative Sequence Overcurrent | 3/3 |
67 | Phase Directional | 1 |
67N | Neutral Directional | 1 |
67G | Ground Directional | 1 |
67P | Positive-Sequence Directional | 1 |
67Q | Negative Sequence Directional | 1 |
Harmonic Blocking |
| 1 |
Phase Selector |
| 1 |
27 | Phase Undervoltage | 3 |
59 | Phase Overvoltage | 3 |
59N | Neutral Overvoltage | 3 |
64 | Ground Overvoltage | 3 |
47 | Negative Sequence Overvoltage | 1 |
49 | Thermal Image | 1 |
81M | Overfrequency | 4 |
81m | Underfrequency | 4 |
81D | Rate of Change of the Frequency | 4 |
Load Shedding | 1 | |
46 | Open Phase | 1 |
50BF | Breaker Failure Protection | 1 |
| Distance Protection Schemes | 1 |
| Overcurrent Protection Schemes | 1 |
25 | Synchrocheck | 1 |
60VT | Fuse Failure Detector | 1 |
60VT | VT Supervision | 1 |
60CT | CT Supervision | 1 |
79 | Recloser | 1 |
| Fault Locator | 1 |
3 | Coil Supervision (Depending on the Hardware | |
Breaker Supervision | 1 | |
2 | Pole Discrepancy | 1 |
Trip Logic and Command |
| 1 |
Open Pole Detector |
| 1 |
Dead Line Detector |
| 1 |
Saturation Detector (for all current channels) |
| 1 |
Calendar |
مشخصات کلی "خانواده ماژولار ZIV e-NET":
· طراحی ماژولار با قالیت اضافه کردن کارت‌های مختلف ورودی/خروجی، کارت‌های آنالوگ و مخابراتی
· منطق قابل برنامه ریزی قدرتمند PLC.
· 2000 گزارش رویداد. 100 ثانیه اسیلوگرافی
· نمایشگر الفبایی یا گرافیکی
· 160 DI، 80 DO و 22 LED.
· روش‌های پشتیبان مخابراتی Bonding، RSTP، PRP و HSR.
· پروتکل‌های مخابراتی IEC 61850 Ed.2، DNP3.0، Modbus RTU و PROCOME.
· باس پردازش محلی. کارت های ورودی آنالوگ به عنوان واحدهای ماژولار برای CPU عمل می کنند. نمونه های همگام سازی شده در 4800 هرتز (طبق IEC 61869-9).
· امنیت سایبری مطابق با استانداردهای IEC 62351، IEC 62443 و IEEE 1686-2013. RBAC، کلیدهای امن، غیرفعال کردن فیزیکی و منطقی و پورت‌ها، گزارش رویدادهای امنیت سایبری، ایمن سازی پروتکل های مدیریتی (PROCOME، HTTPS، SFTP، SSH)، احراز هویت از راه دور (LDAP، RADIUS) و امنیت سیستم عامل دیجیتال.
· همگام سازی زمان توسط IRIG-B، SNTP و PTP (Ordinary Clock / Transparent Clock).
