رله ثانویه SIA-F حفاظت جریانی فنوکس

دسته:
رله ثانویه حفاظت جریان SIA-F

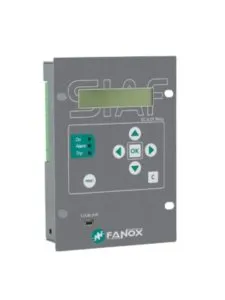

رله ثانویه SIA-F

این محصول رله‌ی اضافه جریان و خطای اتصال زمین می باشد که بسیار مناسب برای پست های زمینی و کامپکت شرکت های توزیع نیروی برق است. این رله ساده ترین رله ثانویه شرکت فنوکس اسپانیا می باشد که برای کاربردهای اضافه جریان و خطای زمین بسیار مناسب است.

  • توابع حفاظتی رله ثانویه SIA-F

50/51P : حفاظت آنی و تأخیری در برابر اضافه بار
50/51N/G : حفاظت آنی و تأخیری در برابر خطای اتصال فاز به زمین
49 : حفاظت در برابر اضافه بارهای حرارتی
49T : حفاظت افزایش دمای موتور PTC
50BF : حفاظت عدم قطع دژنکتور؛ بررسی و حفاظت در صورتی­که بریکر نتواند پس از صدور فرمان تریپینگ عمل کند
52 : مانیتورینگ وضعیت دژنکتور
86 : حفاظت جلوگیری از وصل مجدد کلید
(CLP (Cold Load Pickup : حفاظت عکس العمل رله به جریان زیاد راه اندازی



این رله دارای ویژگی های بسیاری است که در ادامه به برخی از آنها اشاره خواهیم کرد.



  • دارآی رنج تغذیه 90-300Vdc / 110-230Vac  و یا  24-48Vdc
  • توان مصرفی پایین 1٫5-2٫2W
  • دارای حافظه غیر فرار و مجهز به ساعت (RTC (Real Time Clock و ثبت 200 رویداد Event و 4 خطا برحسب تاریخ و زمان و اطلاعات دقیق و نیز ثبت 2 نمودار اسیلوگرافی
  • دارای پورت USB با قابلیت تغذیه و روشن نمودن، ارتباط با کامپیوتر و نرم ­افزار، مشاهده اطلاعات و تغییر تنظیمات
  • پورت ارتباطی RS485 جهت مانیتورینگ و کنترل از راه دور از طریق پروتکل ModBus RTU
  • تغییر تنظیمات و برداشت اطلاعات، از طریق پانل رله ثانویه SIA-F و همچنین نرم افزار SICOM
  • دارای رمز عبور 4 رقمی برای جلوگیری از تغییر در تنظیمات رله و دارای 3 گروه تنظیمات در یک رله
  • امکان روشن شدن توسط ماژول کیت کام (KITCOM) یا باتری خارجی (Power Bank)
  • قابلیت برنامه ریزی برای خروجی های رله توسط گیت های منطقی (PLC)
  • دارای ماژول CT خارجی جهت افزایش دقت تنظیمات و تغییر نسبت تبدیل CT
  • عدم حساسیت نسبت به جریان هجومی ترانس (Inrush Current)
  • قیمت بسیار مناسب در مقابل امکانات بسیار بالای رله ثانویه SIA-F
  • امکانات بالا در مقابل ابعاد بسیار کوچک 5*16*12 cm
  • دارای تأییدیه آزمون از پژوهشگاه نیرو و مطابقت کامل با الزامات توانیر
