رله های حفاظتی زیمنس

بالاترین سطح حفاظت برای سیستم قدرت

حفاظت یک المان ضروری برای شبکه، تولیدکنندگان برق و شرکت های صنعتی در هر حوزه ای است. حدودا بیش از 100 سال است که زیمنس فناوری های مختلف حفاظتی خود را به همراه ابداعات همیشگی به صنعت برق ارائه کرده است. این پایداری بلند مدت به معنی رضایت بالای کاربران از محصولات و خدمات زیمنس برای مدت های طولانی است. زیمنس یک برند ایده آل برای غلبه بر چالش های سیستم های قدرت هوشمند است.

رله های زیمنس به مدل های زیر دسته بندی می شود:



SIPROTEC5

SIPROTEC5: رله های ماژولار برای حفاظت، اتوماسیون و پایش تمامی کاربرد ها در سطوح ولتاژی مختلف

رله های حفاظتی زیمنس

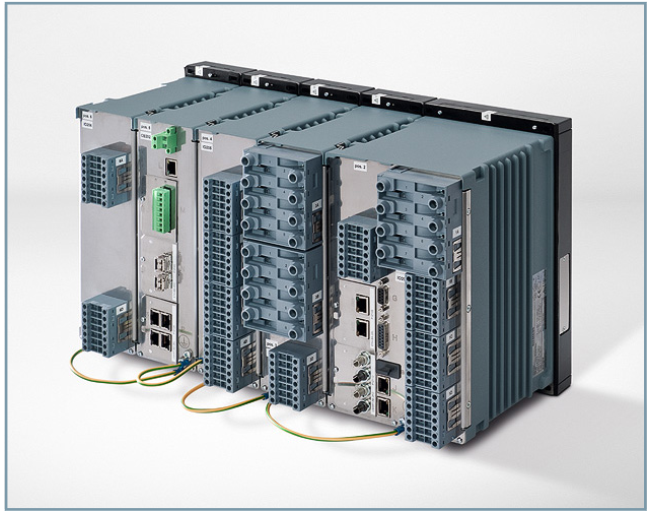

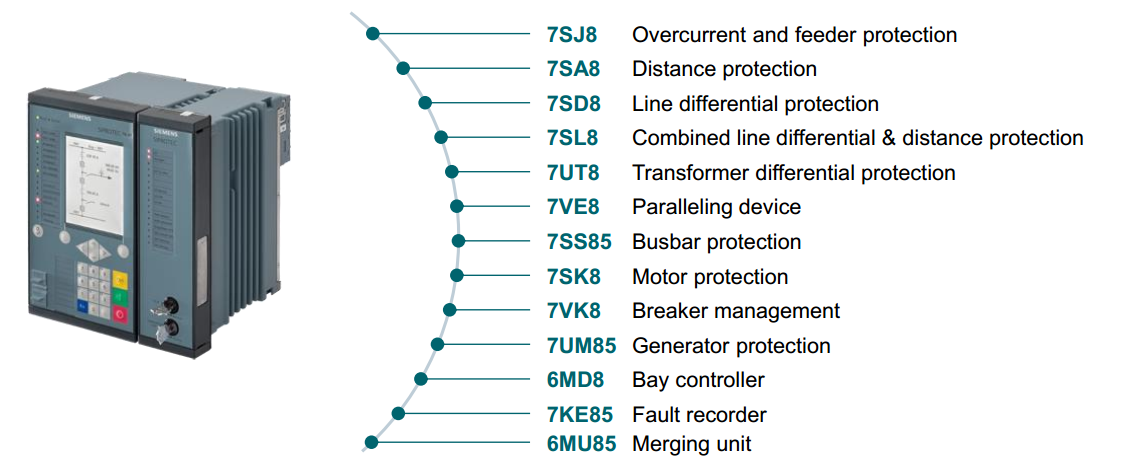

SIPROTEC5 آخرین نسل از تجهیزات حفاظتی ماژولار، انعطاف پذیر و هوشمند زیمنس است. طراحی ماژولار این رله با قابلیت توسعه ماژول های حفاظتی و ابزار نرم افزاری بسیار قدرتمند DIGSI 5، منجر به ایجاد یک تجهیز حفاظتی، کنترلی، مانیتورینگ و اندازه گیری بسیار قدرتمند شده است. به دلیل ماژولار بودن، SIPROTEC5 می تواند برای کاربردهای مختلف و گوناگون مورد استفاده قرار بگیرد. انواع ماژول های حفاظتی که قابلیت اضافه شدن به این رله را دارند را می توانید در تصویر زیر مشاهده کنید:

رله های حفاظتی زیمنس

ویژگی های رله SIPROTEC5 عبارتند از:
  • توابع حفاظتی جامع و قدرتمند
  • ماژول های مستقل که می توان آن ها را به وصرت جداگانه برنامه ریزی کرد و فرایند نگهداری را آسانتر میکنند
  • حفاظت قوس الکتریکی، تشخیص خطای گذرای زمین و کنترل ترانسفورماتور
  • توابع گسترده امنیت سایبری همانند RABC، ثبات رخدادهای امنیت سایبری و فرمویر انحصاری
  • حفاظت محیطی بالا به دلیل روکش عایقی بردهای الکترونیکی
  • پایگاه داده قدرتمند برای پایش سیستم های قدرت مدرن با اتصال ابری اینترنت اشیا
  • قابلیت پایش PMU های سیستم قدرت

رله های حفاظتی زیمنس

رله SIPROTEC5 به عنوان یک رله شاخص در صنعت حفاظت شناخته می شود. از جمله نوآوری های این رله عبارتند از:
  • ماژولار بودن که انعطاف پذیری فوق العاده ای را برای تجهیز به ارمغان می آورد
  • قابلیت های ارتباطی گسترده با پروتکل های مختلف از جمله IoT MindSphere، تمامی پروتکل های شبکه و تمامی پروتکل های سریال
  • پیاده سازی حفاظت بالا در برابر حملات سایبری
  • توابع پیشرفته برای کنترل، پایش و حفاظت شبکه های هوشمند با نفوذ بالای تولیدات پراکنده
  • پیاده سازی کامل پروتکل IEC 61850

Reyrolle 5: رله حفاظتی جدید زیمنس با فناوری پلاگین برای سازگاری راحت تر با شبکه های توزیع

رله های حفاظتی زیمنس

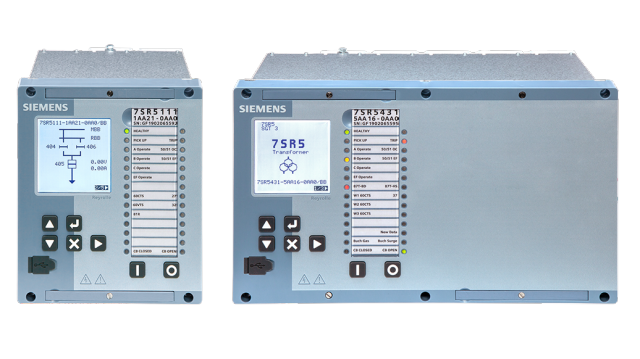

کمپانی Reyrolle از سال 1886 در انگلستان شروع به کار کرد و در حفاظت شهره عام و خاص هستند. رله جدید Reyrolle 7SR5 قابلیت های گوناگون و توابع گسترده ای را برای انواع کاربردهای شبکه در اختیار کاربر قرار می دهند. این رله ها بهترین گزینه برای حفاظت شبکه های فوق توزیع و توزیع هستند. در این کاربردها، رله 7SR5 یک مجموعه حفاظتی کامل بوده و می تواند به ایجاد یک شبکه قدرت بهم پیوسته پایدار کمک شایانی کند.

مدل های مختلف این رله عبارتند از:

7SR51: رله حفاظت اضافه جریان، خطای زمین و فیدر
7SR54: رله حفاظت دیفرانسیل

ویژگی های این رله حفاظتی عبارتند از:

  • صفحه نمایش بزرگ برای راحتی کاربری بالا
  • 28 عدد LED
  • توابع امنیت سایبری
  • توابع حفاظتی مولتی فانکشن جریانی، ولتاژی و فرکانسی
  • حفاظت قوس الکتریکی
  • حفاظت جزیره ای سازی روکوف
  • ثبت 5000 رخداد
  • 4 گروه تنظیماتی
  • تغذیه مولتی رنج
  • پشتیبانی از پروتکل های مخابراتی متعدد



رله های حفاظتی Reyrolle

Reyrolle: رله های حفاظتی مناسب شبکه های توزیع و صنعتی

SIPROTEC Compact: رله های حفاظتی قابل اطمینان و انعطاف پذیر برای شبکه های توزیع و صنعتی با اندازه های بسیار کوچک

رله های حفاظتی زیمنس

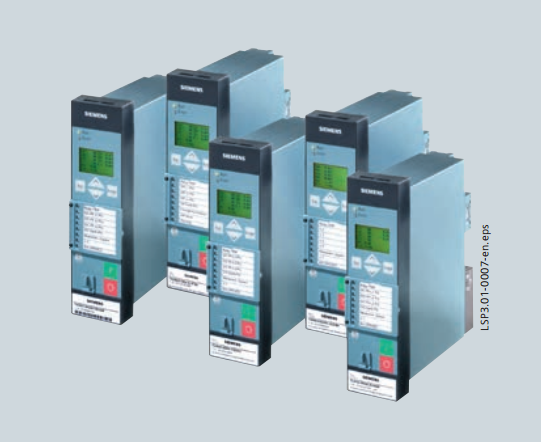

رله های حفاظتی مدل SIPROTEC Compact با اشغال کمترین فضای ممکن بهترین حفاظت برای شبکه های توزیع و صنایع مختلف هستند. SIPROTEC Compact گستره وسیعی از توابع حفاظتی را در یک قاب بسیار جمع و جور ارائه می کند. این مدل می تواند به عنوان حفاظت اصلی یا پشتیبان مورد استفاده قرار بگیرد و در هر شرایطی یک رله SIPROTEC Compact می تواند تمامی خطاهایی که امکان رخ دادن در شبکه داشته باشند را تشخیص دهد. علاوه بر این، این رله از وظایف مختلف کنترلی، اتوماسیون و مانیتورنیگ بهره می برد. تمامی این قابلیت ها در ابعاد 1.6*19 اینچی توسط رله SIPROTEC Compact ارائه می شوند.

رله SIPROTEC Compact می تواند برای حفاظت فیدر، خط، موتور و ترانسفورمر مورد استفاده قرار بگیرد. علاوه بر آن این رله توابع پیشرفته ای برای سنکرونیزاسیون، بارزدایی، بازیابی بار نیز در اختیار دارد.

ویژگی ها:

  • نصب آسان با استفاده از ترمینال های ولتاژی و جریانی قابل جدا شدن
  • قابلیت تنظیم نرم افزاری ثانویه CT ها روی 1 یا 5 آمپر
  • صفحه کلید پیشرفته با قابلیت برنامه پذیری کلیدها
  • توابع حفاظتی ولتاژی، جریانی، فرکانسی و دیفرانسیل
  • صفحه نمایش زبان واقعی 6خطی
  • 8 عدد LED قابل برنامه ریزی



SIPROTEC 4

SIPROTEC 4: رله های کلاسیک زیمنس با قابلیت اطمینان بالا مناسب برای تمامی کاربردها و سطوح ولتاژ مختلف

رله های حفاظتی زیمنس

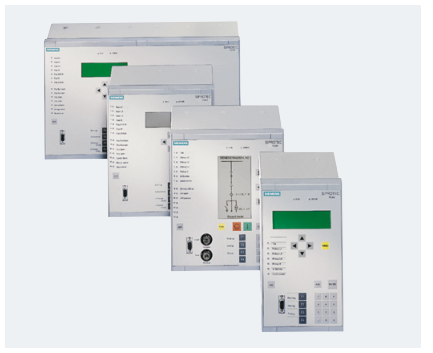

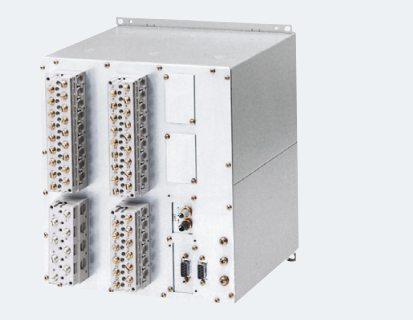

SIPROTEC 4 نسل چهارم رله های زیمنس بوده که توابع مختلف حفاظتی، اندازه گیری و کنترل را برای کاربر فراهم می کند. این تجهیز سابقه بسیار طولانی در سراسر دنیا داشته و تا به امروز بیش از یک میلیون رله SIPROTEC 4 در دنیا نصب شده و در حال کار است. رله SIPROTEC 4 در حال حاضر به عنوان استاندارد و معیار حفاظت در بسیاری از کشورهای دنیا مورد استفاده قرار می گیرد.

رله های حفاظتی زیمنس

SIPROTEC 4 مدل های مختلفی برای تمامی کاربردها از حفاظت نیروگاه و خط انتقال گرفته تا توزیع و نواحی صنعتی در اختیار سیستم قرار می دهد.

ویژگی های سری SIPROTEC 4 عبارتند از:

  • توابع حفاظتی کامل برای تمامی کاربردها
  • اندازه گیری های مختلف جریانی، ولتاژی، رکانسی و هارمونیکی
  • گروه های حفاظتی متعدد
  • مترینگ انرژی
  • ثبت 8 رخداد خطا
  • قابلیت برنامه ریزی داخلی ورودی و خروجی ها
