استفاده از سنسور فشار در درایوهای لیان سری LEV550 به منظور کنترل و نظارت بر فشار در سیستم‌های مختلف بسیار مفید است. در زیر تعدادی از کاربردهای اصلی اتصال سنسور فشار به درایو کنترل دور لیان آورده شده است:
- کنترل فشار هیدرولیک: در سیستم‌های هیدرولیک، سنسور فشار می‌تواند به درایو تولیدی لیان الکتریک ویرا اطلاعات لازم را ارائه دهد تا فشار در سیستم به‌طور دقیق کنترل شود. این کاربرد بسیار مهم در ماشین‌آلات صنعتی و خودروها است.
- کنترل فشار هوا: در سیستم‌های پنوماتیک، سنسور فشار می‌تواند فشار هوا را اندازه‌گیری کرده و به درایو لیان اطلاع دهد تا عملکرد مناسبی داشته باشد. این کاربرد در خطوط تولید و سیستم‌های اتوماسیون صنعتی استفاده می‌شود.
- کنترل فشار گازها: در برخی سیستم‌ها مانند سیستم‌های تهویه و تبرید، سنسور فشار برای کنترل فشار گازها بسیار حیاتی است. این اطلاعات به درایو سری LEV550 کمک می‌کند تا فشار مناسب را حفظ کند.
- کنترل فشار آب: در سیستم‌های آبیاری، چرخه تصفیه آب و سیستم‌های آبشیرین‌سازی، سنسور فشار برای کنترل و نظارت بر فشار آب استفاده می‌شود. این کاربرد در کشاورزی و صنایع آب و فاضلاب بسیار مفید است.
به طور کلی، استفاده از سنسور فشار در کنترل دور لیان بهبود کارایی، دقت و ایمنی سیستم‌ها را فراهم می‌کند. این اطلاعات اندازه‌گیری شده توسط سنسور فشار به درایو ساخت کشور کمک می‌کند تا عملکرد سیستم بهینه شود و خطرات کاهش یابد.

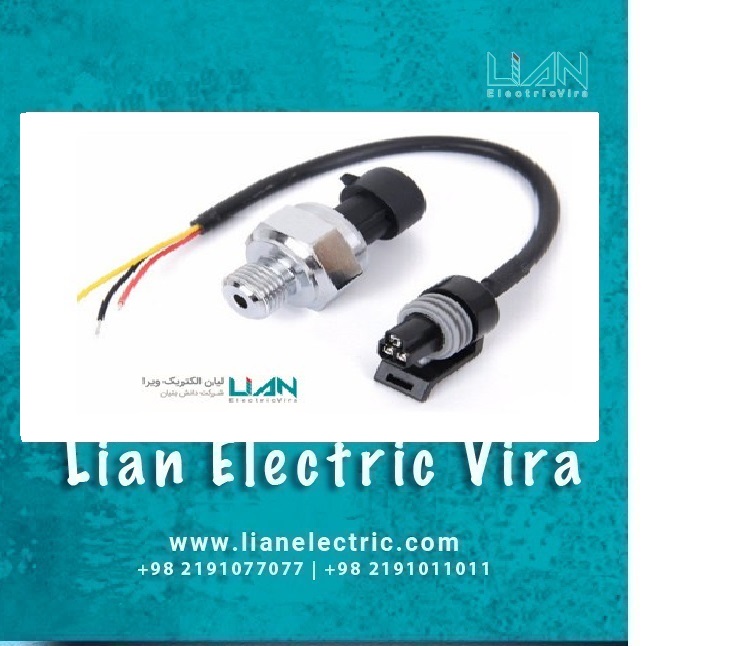

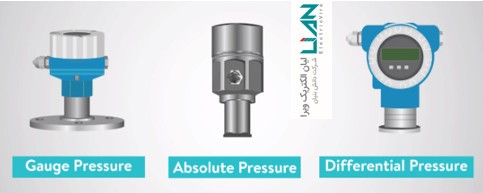

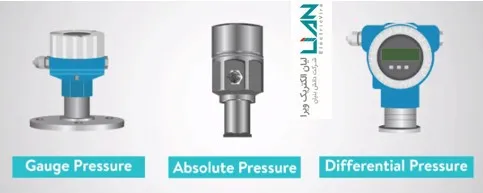

انواع سنسور فشار
برای اتصال سنسور فشار به درایو لیان سری LEV550، ابتدا باید انواع سنسور فشار مورد استفاده را مشخص کنید. سپس باید روش اتصال فیزیکی و الکتریکی بین سنسور و درایو لیان را بررسی کنید.
یکی از روش‌های معمول برای اتصال سنسور فشار به کنترل دور لیان، استفاده از واسطه‌های الکترونیکی است. این واسطه‌ها می‌توانند شامل مبدل‌های آنالوگ به دیجیتال یا مبدل‌های جریان به ولتاژ باشند. این واسطه‌ها کمک می‌کنند تا سیگنال‌های اندازه‌گیری شده توسط سنسور فشار به فرمت مناسب برای دور متغیر لیان تبدیل شوند.
برای اتصال سنسور فشار به درایو کنترل دور لیان، می‌توانید از کابل‌های مناسب با تعداد مناسبی پین‌ها و اتصالات استفاده کنید. همچنین باید مطمئن شوید که ولتاژ و جریان مصرفی سنسور و درایو سری LEV550 با یکدیگر سازگار هستند تا اتصال به درستی انجام شود.
با توجه به نوع سنسور فشار و درایو لیان مورد استفاده، می‌توانید به راحتی اتصالات الکتریکی و فیزیکی مورد نیاز را برقرار کنید. این اتصالات می‌توانند شامل اتصالات پیچ و مهره، کانکتورها یا سیم‌های جداگانه باشند.
بنابراین، برای اتصال سنسور فشار به دور متغیر لیان، ابتدا باید مشخص کنید که از چه نوع سنسور و درایو لیانی استفاده می‌کنید و سپس با توجه به این موارد، اتصالات فیزیکی و الکتریکی مناسب را برقرار کنید.

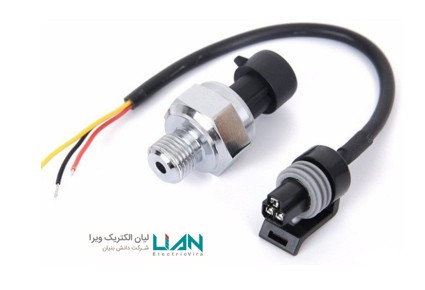

عملکرد سنسور فشار
عملکرد سنسور فشار معمولاً به صورت یک رابطه‌ی خطی بین فشار و خروجی سنسور توصیف می‌شود. این رابطه ممکن است به صورت زیر باشد:
Vout=Vs×(P/Pmax)
که در اینجا:
- =Vout خروجی سنسور (ولتاژ خروجی)
- =Vs ولتاژ تغذیه سنسور
- =P فشار ورودی به سنسور
- =Pmax حداکثر مقدار فشار قابل اندازه‌گیری توسط سنسور
به عنوان مثال، اگر یک سنسور فشار با ولتاژ تغذیه ۵ ولت و حداکثر فشار 100 کیلوپاسکال داشته باشد، و اگر فشار ورودی 50 کیلوپاسکال باشد، وُلتاژ خروجی سنسور به صورت زیر محاسبه می‌شود:
=5×(50/100)=2.5Voutخروجی سنسور
اتصال سنسور فشار به درایو
برای اتصال یک سنسور فشار به درایو لیان، ابتدا نیاز است که خروجی سنسور به ورودی مناسب درایو کنترل دور لیان سری LEV550 وصل شود. سپس درایو لیان باید برنامه‌ریزی شود تا بتواند ولتاژ یا جریان ورودی از سنسور را تحلیل کرده و بر اساس آن عملکردی مشخص را انجام دهد.
درایو تولیدی لیان الکتریک ویرا دارای ورودی‌های آنالوگ هستند که می‌توانند ولتاژی یا جریانی باشن. بنابراین، اتصال سنسور فشار به درایو لیان به صورت زیر می‌باشد:
- وصل کردن خروجی سنسور به ورودی آنالوگ درایو لیان
- برنامه‌ریزی درایو لیان تا بتواند ولتاژ‌ها یا جریان‌های ورودی را تفسیر کرده و بر اساس آن عملکردی مشخص را انجام دهد. این ممکن است شامل کنترل سرعت یک موتور، کنترل یک واحد پمپاژ، یا هر عمل دیگری باشد که به فشار ورودی وابسته است.
به طور خلاصه، اتصال یک سنسور فشار درایو کنترل دور لیان نیازمند وصل کردن خروجی سنسور به ورودی آنالوگ درایو و برنامه‌ریزی مناسب ورودی آنالوگ درایو لیان برای تفسیر و استفاده از اطلاعات فشار اندازه‌گیری شده است.
انواع ورودی درایو لیان
ورودی سنسور به درایو لیان سری lev550 می‌تواند به صورت ورودی آنالوگ یا دیجیتال باشد. در ادامه به توضیح هر کدام از این حالت‌ها می‌پردازم:
- ورودی آنالوگ:
- در این حالت، سنسور فشار ولتاژ خروجی متغیر تولید می‌کند که به عنوان ورودی آنالوگ به درایو لیان وصل می‌شود.
- در درایو لیان برای این نوع اتصال، معمولاً از ورودی‌های آنالوگ با دقت بالا مانند ۱۲ بیت یا ۱۶ بیت استفاده می‌شود.
- ورودی دیجیتال:
- در این حالت، سنسور فشار ورودی دیجیتال را به درایو لیان ارسال می‌کند که معمولاً به صورت سیگنال ON/OFF یا High/Low است.
- برای این نوع اتصال، معمولاً از ورودی‌های دیجیتال با استاندارد TTL یا CMOS استفاده می‌شود.
به طور کلی، ورودی سنسور به درایو تولیدی لیان الکتریک ویرا می‌تواند به صورت آنالوگ یا دیجیتال باشد و بسته به نوع سنسور و نیازهای سیستم، نوع مناسب اتصال انتخاب می‌شود.
تنظیم آنالوگ ورودی درایو لیان
درایوهای ساخت کشور سری LEV550 دارای ۳ ورودی آنالوگ هستند که در ترمینال‌های کنترلی درایو به ترتیب با AI1, AI2, AI3 نمایش داده می‌شوند. ورودی آنالوگ اول درایو لیان فقط به صورت ولتاژی می‌باشد و قابل تغییر نیست. اما دو ورودی دیگر درایو لیان قابل تنظیم بر روی ولتاژی و جریانی هستند و بسته به نوع سنسور می‌توان آن‌ها را تنظیم کرد. برای تنظیم نوع سیگنال آنالوگ در درایوهای لیان علاوه بر تنظیم در پارامترهای درایو لیان باید جامپرهای روی برد کنترلی درایو را نیز تغییر داد. شماتیک سیم‌بندی ورودی‌های آنالوگ درایو لیان را در زیر مشاهده می‌کنید.
