تهویه و فواصل هوایی درایو

تهویه و فواصل هوایی درایو کنترل دور لیان یکی از اجزای مهم در سیستم‌های الکتریکی است که برای کنترل و تنظیم دور موتورها استفاده می‌شود.

تهویه و فاصله هوایی مناسب برای درایوهای کنترل دور لیان بسیار حیاتی است تا دمای داخلی آن در محدوده قابل قبول باقی بماند و از آسیب به قطعات داخلی جلوگیری شود. همچنین استفاده از فیلترهای هوای مناسب برای جلوگیری از ورود ذرات خارجی و آلودگی هوا به درایو کنترل دور سری LEV550 ضروری است.

برای افزایش عمر مفید و کارایی بهتر درایو کنترل دور تولیدی لیان الکتریک ویرا، تهویه مناسب در محیط نصب آن نیز از اهمیت بالایی برخوردار است. حفظ رطوبت مناسب در محیط نصب درایو کنترل دور لیان نیز برای جلوگیری از خرابی و عمر طولانی‌تر آن حائز اهمیت است و استفاده از محافظت‌های مناسب برای جلوگیری از ورود گرد و غبار به درایو کنترل دور ضروری است.

به طور کلی، تهویه مناسب، رعایت کردن فاصله هوایی مناسب، خنک‌کنندگی مناسب و محافظت در برابر عوامل خارجی می‌تواند به بهبود عملکرد و عمر مفید درایو کنترل دور لیان کمک کند.

تهویه درایو کنترل دور

درایوهای الکتریکی، به خصوص درایوهای کنترل دور لیان، همگی دارای فن‌های(تهویه و فواصل هوایی درایو) خنک‌کننده هستند که تعداد و ظرفیت هوادهی این فن‌ها به توان نامی درایو وابسته است. محل قرارگیری این فن‌ها دقیقا در زیر درایو کنترل دور لیان و چسبیده به هیت‌سینک‌های خنک کننده است و وظیفه این فن‌ها خنک نگه‌داشتن هیت‌سینک‌ها می‌باشد. به همین دلیل اهمیت حفظ دمای مناسب درایو لیان و جلوگیری از افزایش دما که می‌تواند منجر به خرابی و کاهش عمر مفید قطعات شود بسیار حائز اهمیت می‌باشد.

برخی از دلایل استفاده از فن در درایوهای لیان سری LEV550 (تهویه و فواصل هوایی درایو)عبارتند از:

1. خنک‌کنندگی: فن‌ها برای افزایش انتقال حرارت و خنک‌کردن قطعات داخلی درایو دور متغیر لیان استفاده می‌شوند تا دمای آن در محدوده مطلوبی باقی بماند.
2. جلوگیری از افزایش دما: با افزایش عملکرد و توان درایو لیان، تولید حرارت نیز افزایش می‌یابد و فن‌ها به عنوان وسیله‌ای برای افزایش انتقال حرارت و جلوگیری از افزایش دما عمل می‌کنند.
3. افزایش عمر مفید: با حفظ دمای مناسب، عمر مفید کنترل دور لیان و قطعات داخلی آن افزایش می‌یابد و خرابی‌های ناشی از افزایش دما کاهش می‌یابد.
4. بهبود عملکرد: با افزایش خنک‌کنندگی و کنترل دما، درایو لیان قادر است بهتر عمل کند و کارایی بهتری ارائه دهد.

بنابراین، استفاده از فن در درایوهای لیان برای خنک‌کردن و حفظ دمای مناسب از اهمیت بالایی برخوردار است و به بهبود عملکرد و عمر مفید آن کمک می‌کند.

علت تولید گرما در درایو

درایوهای کنترل دور لیان در فرایند عملیاتی خود گرما تولید می‌کنند. تولید گرما توسط درایو لیان به دلیل عوامل زیر می‌باشد:

1. تبدیل انرژی: درایوهای دور متغیر لیان انرژی الکتریکی را به انرژی مکانیکی تبدیل می‌کنند تا موتورها را حرکت دهند. این فرایند تبدیل انرژی باعث ایجاد گرما می‌شود.
2. افت ولتاژ و جریان: در فرایند تبدیل انرژی، افت ولتاژ و جریان درایوها نیز ایجاد می‌شود که باعث افزایش دما و گرمای اضافی می‌شود.
3. کلیدزنی: درایوهای الکتریکی دارای قطعات متحرکی هستند که در حال حرکت هستند. این حرکت باعث ایجاد اصطکاک بین قطعات و ایجاد گرما می‌شود.
4. عدم کارایی: همچنین، عدم کارایی در فرایند تبدیل انرژی و انتقال حرارت نیز باعث افزایش گرمای تولیدی درایوها می‌شود.

بنابراین، گرما تولید شده توسط درایوهای کنترل دور لیان از عوامل طبیعی و عملکردی آن‌ها است که با استفاده از فن‌ها و سیستم‌های خنک‌کننده، می‌توان آن را کنترل کرد و از افزایش دما و خرابی ناشی از آن جلوگیری کرد.

بیشترین گرما تولید شده در درایو

با توجه به توضیحاتی که در قسمت قبلی بیان شد، عوامل طبیعی و عملکردی درایوهای لیان باعث ایجاد گرما در درایو می‌شود. اما این گرما در مقایسه با تولید گرما توسط IGBT قابل مقایسه نیست. در واقع، گرما تولید شده در درایوهای لیان به خاطر قطعات الکترونیکی داخلی مانند IGBT (Insulated Gate Bipolar Transistor) است  IGBT یک نوع ترانزیستور قدرت بوده که در درایوهای الکتریکی برای کنترل جریان و ولتاژ استفاده می‌شود. زمانی که IGBT فعال می‌شود و جریان از آن عبور می‌کند، گرما تولید می‌شود که منجر به افزایش دما در درایو لیان می‌شود.

برای مدیریت این گرما و جلوگیری از افزایش بیش از حد دما در درایو لیان، از سیستم‌های خنک‌کننده مانند فن‌ها، رادیاتورها و سیستم‌های خنک‌کننده مایع استفاده می‌شود. این سیستم‌ها به درایو کمک می‌کنند تا دما را در محدوده مناسب نگه دارد و از خرابی ناشی از افزایش دما جلوگیری کنند.

گرما تولید شده توسط IGBT به دلیل دو عامل اصلی است:

1. افت ولتاژ و جریان: هنگامی که IGBT فعال می‌شود و جریان از آن عبور می‌کند، افت ولتاژ و جریان در داخل IGBT ایجاد می‌شود. این افت ولتاژ و جریان باعث انرژی از دست رفته و تبدیل به گرما می‌شود.
2. تبدیل انرژی: IGBT به عنوان یک قطعه الکترونیکی تبدیل انرژی الکتریکی به انرژی حرارتی می‌کند. این فرایند تبدیل انرژی باعث گرمازدایی و افزایش دما می‌شود.

بنابراین، این دو عامل باعث تولید گرما توسط IGBT می‌شوند. برای مدیریت این گرما و جلوگیری از افزایش دما، از سیستم‌های خنک‌کننده مناسب استفاده می‌شود که به درایو کمک می‌کنند تا دما را در محدوده قابل قبول نگه دارد و از خرابی ناشی از افزایش دما جلوگیری کنند.

فواصل هوایی نصب درایو

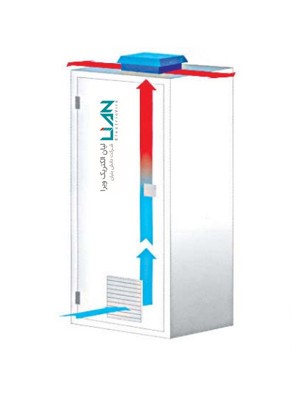

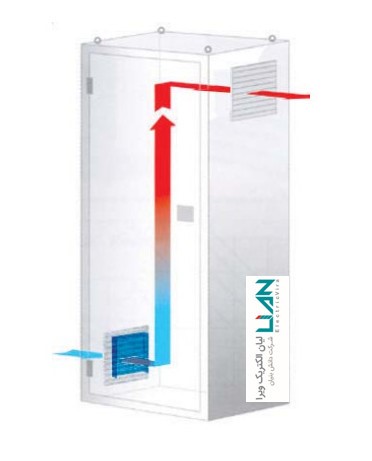

محل نصب درایو کنترل دور لیان باید به گونه‌ای انتخاب شود که امکان تهویه و خنک‌کنندگی مناسب فراهم شود. برای این منظور، برخی از نکات مهم که باید در نظر گرفته شوند عبارتند از:

1. فاصله از منبع‌های حرارتی: در صورتی که درایو لیان نزدیک به منابع حرارتی دیگر قرار گیرد، ممکن است تهویه مناسب برای خنک‌کنندگی مورد نیاز برای درایو لیان فراهم نشود. بنابراین، باید از فاصله کافی با منابع حرارتی دیگر پیروی شود.

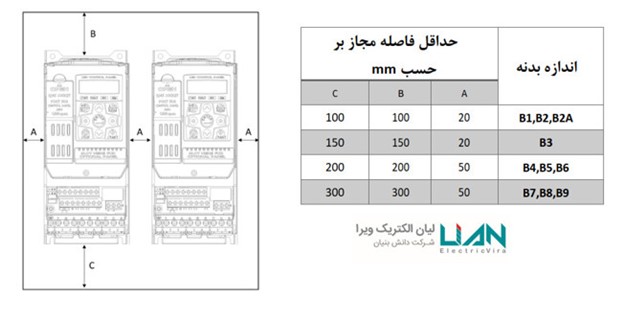

2. فاصله بین درایو‌ها: اگر چندین درایو دور متغیر لیان در یک محیط نصب شوند، باید فواصل هوایی مناسب بین آن‌ها رعایت شود تا از افزایش دما و تداخل حرارتی جلوگیری شود. این فاصله در دفترچه راهنمای درایوهای لیان سری LEV550 آمده است.

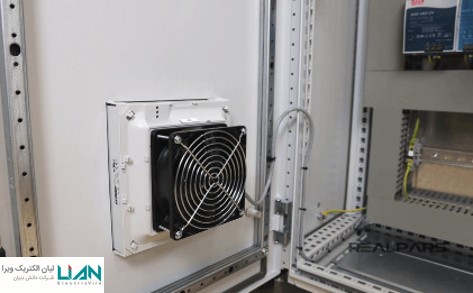

3. محل نصب فن‌ها و خنک‌کننده‌ها: برای بهبود تهویه و خنک‌کنندگی، علاوه بر فن‌های داخلی درایو لیان، فن‌ها و خنک‌کننده‌ها باید در نقاط مناسب و به فواصل مناسب از درایو لیان نصب شوند.

با رعایت این نکات و انتخاب محل مناسب برای نصب درایو کنترل دور لیان، می‌توان از بهینه‌سازی تهویه و خنک‌کنندگی آن بهره‌برد و از افزایش دما و خرابی ناشی از آن جلوگیری کرد.

همچنین برای طراحی تابلو درایو و رعایت نکات مهم طراحی تابلو می‌توانید با کارشناسان شرکت لیان الکتریک ویرا تماس بگیرید.
