در ادامه بحث قابلیت‌های درایوهای مخصوص پمپاژ، قابلیت Optiflow در درایو اینورتک را بررسی می‌کنیم. در این مقاله اشاره‌ای هم به سیستم پمپاژ مولتی‌پمپ می‌شود و معایب و تفاوت‌های این دو سیستم با هم مقایسه می‌شوند.
سیستم‌های آبرسانی در ابتدایی‌ترین حالت خود به اشکال بهره‌برداری دستی از چاه‌ها پیاده سازی می‌شدند. با پیشرفته‌تر شدن ابزارهای مکانیکی و الکتریکی، سیستم‌های آبرسانی به طرف ذخیره و رهاسازی از ارتفاع پیش رفتند. این نوع سیستم‌ها دارای معایب مختلفی بودند. مشکلاتی همچون آسیب‌های مکانیکی شدید از جمله ضربه قوچ، عدم توانایی کنترل بر آب، هدر رفتن آب، فلوی بسیار غیریکنواخت آب از جمله معایبی بودند که منجر به ظهور سیستم‌های پمپاژ مستقیم با استفاده از پمپ‌های الکتریکی شدند.
سیستم‌های پمپاژ الکتریکی در ابتدا با موتورهای الکتریکی و درایوها برقرار شدند. اولین نمونه از این سیستم‌ها با یک درایو روی یک الکتروپمپ معرفی شدند. خوشبختانه در ابتدا توانستند بسیاری از مشکلات قبلی را برطرف کنند.، مشکلاتی هم چون فلوی یکنواخت، کاهش مصرف انرژی و آب، آسیب‌های مکانیکی و الکتریکی ناشی از راه‌اندازهای مستقیم.

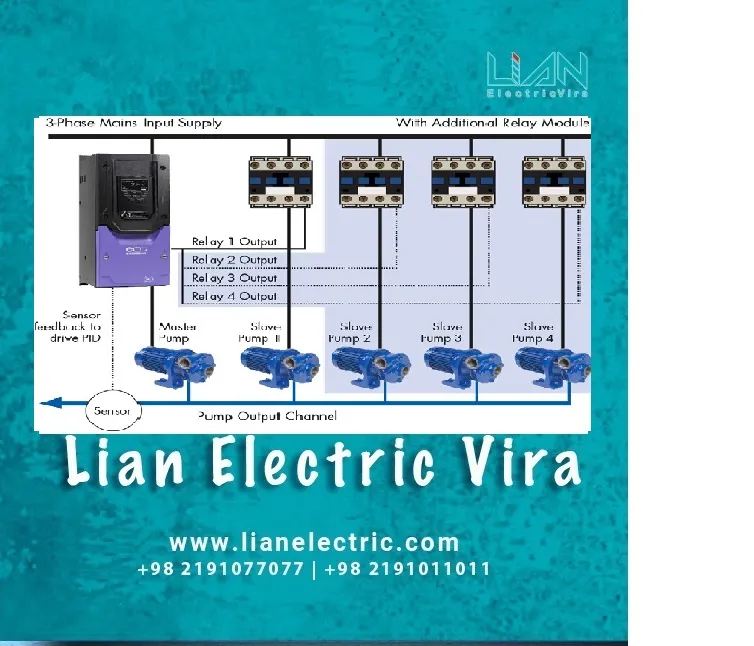

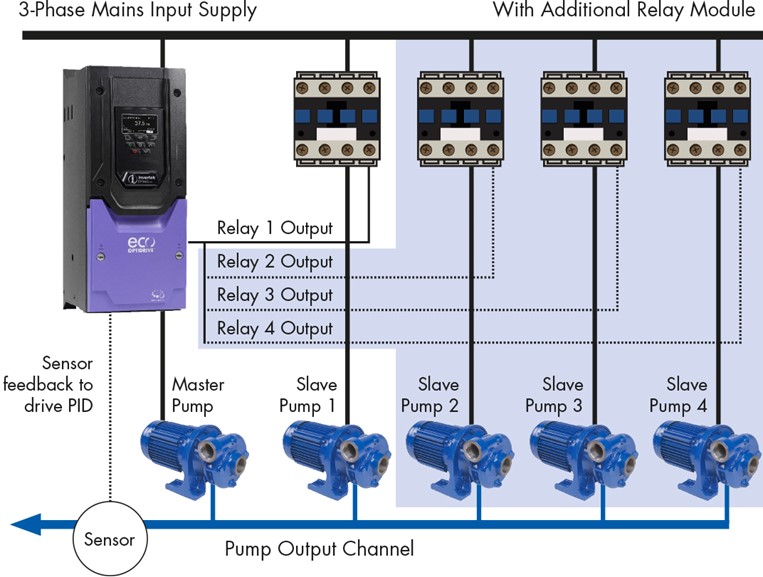

پس از ان و با گسترش شهرها و روستاها و بالا رفتن تعداد مصرف کنندگان، نیاز به پمپ‌های بزرگ‌تر افزایش پیدا کرد تا جایی که مهندسان دیگر قادر نبودند با یک پمپ مصرف کلیه مشترکان را تامین کنند. این حقیقت و در کنار آن بروز مسائلی مثل قابلیت اطمینان در صورت از دست رفتن تنها پمپ موجود، سیستم‌های پمپاژ را به سوی استفاده از سیستم‌های چند پمپه (مولتی پمپ یا بوستر پمپ) سوق داد.
سیستم‌های مولتی پمپ در ابتدا توانستند بسیاری از مشکلات را رفع کنند، اما همچنان دارای معایبی بودند:
- اورشوت‌های ناگهانی در زمان ورود و خروج پمپ‌های کمکی و در نتیجه فلوی غیر یکنواخت و پایداری کند سیستم.
- مصرف انرژی بسیار بالای سیستم در اثر کارکرد سرعت ثابت پمپ‌های کمکی
- ضربات الکتریکی و مکانیکی در لحظه ورود و خروج پمپ‌ها
- مشکل خرابی خروجی قدرت درایوها در صورت استفاده از سیستم‌های بوستر پمپ به دلیل تغییر خروجی درایو از یک موتور به دیگری
- قابلیت اطمینان بسیار پایین در صورت خراب شدن یونیت درایو
- تنظیمات PID پیچیده
- نیاز به PLC خارجی برای پیاده‌سازی بوستر پمپ‌ها
- اصطحلاک بالای پمپ‌های کمکی به دلیل کارکرد دائم در توان نامی
شرکت انگلستانی Invertek ، به عنوان کمپانی که به طور تخصصی به ساخت و تولید اینورتر اینورتک می‌پردازد و مدل ECO را به طور اختصاصی برای سیستم‌های پمپاژ توسعه داده و تولید کرده است، برای حل این مشکل سیستم‌های پمپاژ، تکنولوژی OPTIFLOW را به عنوان آخرین و کامل‌ترین راه‌حل برای سیستم‌های پمپاژ به صورت پیش‌فرض در درایوهای ECO خود قرار داد.
Optiflow در درایو اینورتک

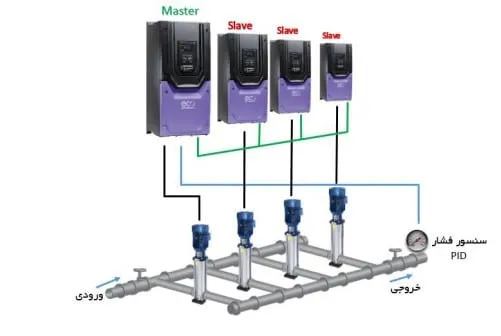

قابلیت Optiflow ، یک سیستم چند پمپه است با این تفاوت که بر روی هر الکتروپمپ یک درایو قرار می‌گیرد. در این سیستم اولین درایو به عنوان مستر یا کنترل‌کننده اصلی سیستم بوده و باقی درایوها اسلیو و یا فرمانبر از درایو مستر هستند. اتصال بین درایوها با کابل‌های شبکه رایج در بازار و پورت‌های تعبیه شده پیش‌فرض روی درایو با یکدیگر برقرار می‌شود و برای راهاندازی این سیستم تنها نیاز به تنظیم ۵ پارامتر می‌باشد. اساس عملکرد این سیستم به این شکل است که یک سنسور فشار یا فلو در خروجی سیستم پمپاژ به طرف مصرف‌کننده قرار می‌گیرد و اتصالات سنسور به درایو مستر برقرار می‌شود و درایو مستر تصمیم می‌گیرد کدام درایوها و با چه سرعتی کار کنند تا دقیقا فلو/فشاری که برای تامین آب مصرف‌کننده مورد نیاز است تضمین شود.
از آنجا که تمامی پمپ‌ها به صورت سرعت متغیر کار می‌کنند، بسیاری از مشکلات گذشته همچون مصرف انرژی، یکنواختی فلو و ضربات مکانیکی برطرف شده است. در صورت زیاد شدن مصرف درایو مستر به ترتیب درایوهای دیگر را وارد مدار می‌کند و سپس با سرعت یکسان به عملکرد خود ادامه می‌دهد. با کم شدن مصرف‌کنندگان درایوها به ترتیب از مدار خارج می‌شوند.
زمانی که دیگر هیچ مصرف‌کننده‌ای در مدار نباشد همه درایوها به حالت استندبای رفته و آماده به کار باقی می‌مانند. به محض اینکه کمترین نیازی از سوی مصرف‌کنندگان وجو داشته باش، درایوها وارد مدار می‌شوند و نیاز مذکور را دقیقا بر روی نقطه تنظیم شده توسط کاربر تامین می‌کنند.
مزایای استفاده از سیستم Optiflow در درایو اینورتک
- مصرف انرژی بسیار پایین‌تر
- حذف ضربات مکانیکی و الکتریکی تاشی از راهاندازی مستقیم
- فلوی کاملا یکنواخت در خروجی
- کاهش اصطهلاک سیستم و الکتروپمپ‌ها
- حفاظت کامل الکتریکی، مکانیکی و پمپی برای تمامی الکتروپمپ‌ها
- توابع اختصاصی برای سیستم‌های پمپاژ
- قابلیت اطمینان بسیار بالا
- عدم نیاز به PLC خارجی یا برنامه‌ریزی پیچیده داخلی
- عدن نیاز به وایرینگ اضافی
