رله دیفرانسیلZIV در سیستم‌های قدرت کاربردهای گسترده‌ای دارد و در حفاظت از تجهیزات الکتریکی و ایمنی سیستم‌ها نقش مهمی ایفا می‌کند. مهم‌ترین کاربردهای رله دیفرانسیل عبارتند از:
حفاظت ترانسفورماتور: رله زیو مدل دیفرانسیل در حفاظت از ترانسفورماتورها بسیار مهم است. زمانی که جریان ورودی و خروجی ترانسفورماتور با یکدیگر تطابق ندارد، رله دیفرانسیلZIV به عنوان یک حسگر جریان عمل می‌کند و هرگونه اختلاف جریان غیرمعمول را تشخیص می‌دهد. در صورت وقوع خطا، رله دیمات مدل دیفرانسیل سیگنال حفاظتی را فعال می‌کند و سیستم قدرت را از خطراتی مانند اتصال کوتاه یا خرابی در ترانسفورماتور محافظت می‌کند.
حفاظت ماشین‌های الکتریکی: رله Dimat مدل دیفرانسیل نیز در حفاظت از ماشین‌های الکتریکی بزرگ مورد استفاده قرار می‌گیرد، از جمله موتورهای الکتریکی. رله زیو دیفرانسیل قادر به تشخیص اختلاف جریان بین فازهای ورودی و خروجی ماشین هستند و در صورت وقوع خطا، اقدامات حفاظتی را فعال می‌کنند تا ماشین را از خرابی و خطرات جانبی محافظت کنند.
حفاظت ژنراتورها: رله دیفرانسیلZIV در حفاظت از ژنراتورها نیز استفاده می‌شود. آن‌ها توانایی تشخیص اختلاف جریان بین بخش‌های مختلف ژنراتور را دارند و در صورت وقوع خطا، سیگنال حفاظتی را فعال می‌کنند تا ژنراتور را از خرابی و خطرات جانبی ناشی از اختلال در عملکرد محافظت کنند.
حفاظت در سیستم‌های توزیع: رله دیمات مدل دیفرانسیل در سیستم‌های توزیع نیز استفاده می‌شود تا از خرابی‌های جانبی و خطراتی مانند اتصال کوتاه در شبکه‌های توزیع جلوگیری کند.
علاوه بر اینکه در حفاظت از ترانسفورماتورها، ماشین‌های الکتریکی و ژنراتورها کاربرد دارد، رله دیفرانسیل نیز در سایر قطعات سیستم قدرت مورد استفاده قرار می‌گیرد.

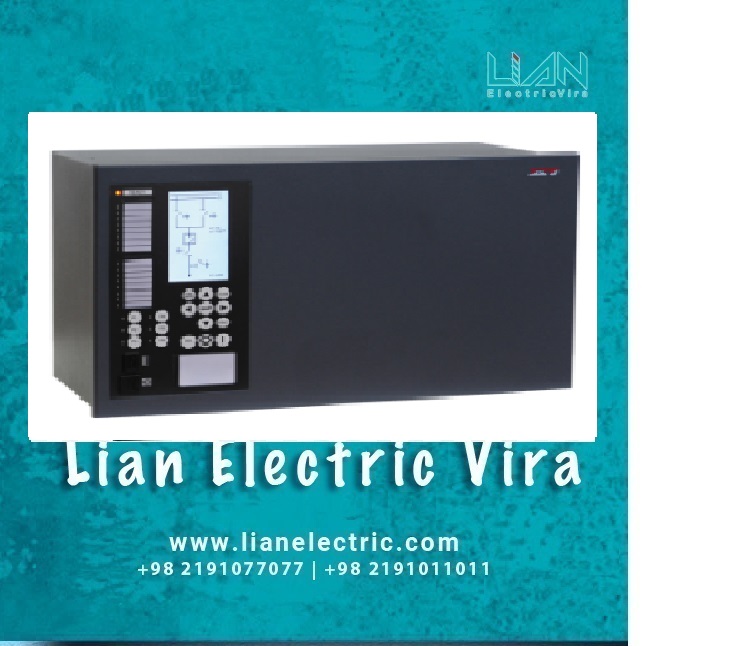

رله دیفرانسیل ZIV
رله دیفرانسیلZIV مانند سایر رله‌های دیفرانسیل، برای حفاظت در برابر اختلاف جریان در سیستم‌های قدرت استفاده می‌شود. عملکرد رله زیو مدل دیفرانسیل به صورت زیر است:
- حسگر جریان: رله دیفرانسیل ZIV با استفاده از حسگرهای جریان، جریان ورودی و خروجی تجهیزات را اندازه‌گیری می‌کند. معمولاً از حسگرهای جریانی با تکنولوژی ترانسفورماتورهای جریان (Current Transformers) استفاده می‌شود.
- مقایسه جریان: رله دیفرانسیل ZIV جریان ورودی و خروجی را با یکدیگر مقایسه می‌کند. به طور عمومی، اگر جریان ورودی و خروجی یک تجهیز در شرایط عادی با یکدیگر تطابق داشته باشند، رله زیو مدل دیفرانسیل به هیچ عملیات حفاظتی نیاز ندارد.
- تشخیص اختلاف جریان: اگر جریان ورودی و خروجی تجهیزات با یکدیگر تطابق نداشته باشند، رله زیو این اختلاف را تشخیص می‌دهد. این اختلاف می‌تواند ناشی از خرابی، اتصال کوتاه، ترک خط، یا هر نوع خطا دیگری باشد.
- فعال‌سازی سیگنال حفاظتی: در صورت تشخیص اختلاف جریان، رله دیفرانسیلZIV به طور خودکار سیگنال حفاظتی را فعال می‌کند. این سیگنال می‌تواند به صورت اعلانیه، اعمال قطع برق، یا مراحل دیگری از عملکرد حفاظتی باشد.
- عملکرد حفاظتی: سیگنال حفاظتی که توسط رله دیمات فعال شده است، می‌تواند به سیستم قدرت اعلان کند که خطری وجود دارد و اقدامات حفاظتی باید انجام شود. این اقدامات ممکن است شامل قطع برق تجهیزات متأثر، اعمال آلارم، ارسال اطلاعات به سیستم نظارتی و یا کنترل شده‌های دیگر باشد.
با توجه به تکنولوژی پیشرفته و قابلیت‌های متنوع رله زیو ، این رله قادر به تشخیص خطاهای دیفرانسیلی با دقت بالا و زمان واکنش سریع است.
اجزای رله دیفرانسیل ZIV
رله دیفرانسیل ZIV عمدتاً از اجزای زیر تشکیل شده است:
- حسگرهای جریان: رله دیفرانسیلZIV از حسگرهای جریان استفاده می‌کند تا جریان ورودی و خروجی تجهیزات را اندازه‌گیری کند. این حسگرها معمولاً از تکنولوژی ترانسفورماتورهای جریان (Current Transformers) استفاده می‌کنند تا جریان را به سطح قابل اندازه‌گیری تبدیل کنند.
- بلوک شمارش: در رله زیو این بلوک مسئول شمارش جریان ورودی و خروجی است. آنالوگ جریان ورودی و خروجی توسط حسگرهای جریان به بلوک شمارش وارد می‌شوند و در آن تبدیل به سیگنال دیجیتال می‌شوند.
- بلوک پردازشگر: بلوک پردازشگر مرکزی رله دیفرانسیلZIV است. این بلوک مسئول پردازش سیگنال‌های جریان و تشخیص اختلاف جریان بین ورودی و خروجی است. براساس الگوریتم‌های مشخص، بلوک پردازشگر تصمیم می‌گیرد که آیا جریان‌ها با یکدیگر تطابق دارند یا خیر.
- بلوک حفاظت: اگر بلوک پردازشگر در رله Dimat تشخیص دهد که جریان‌ها با یکدیگر تطابق ندارند، بلوک حفاظت فعال می‌شود. این بلوک مسئول فعال‌سازی سیگنال حفاظتی رله زیو است که می‌تواند به صورت هشدار، اعمال قطع برق، یا اقدامات حفاظتی دیگر تنظیم شود.
- بلوک ارتباطات: رله دیفرانسیلZIV معمولاً دارای بلوک ارتباطات است که امکان ارتباط با سایر تجهیزات و سیستم‌های نظارت و کنترل را فراهم می‌کند. این بلوک در رله Dimat می‌تواند شامل پورت‌های ارتباطی مانند RS485، Ethernet، Modbus و غیره باشد.
- بلوک تغذیه: بلوک تغذیه مسئول تأمین تغذیه برای رله دیفرانسیلZIV است. این بلوک در رله زیو معمولاً شامل منبع تغذیه داخلی یا ورودی تغذیه خارجی است.
اجزای دیگری مانند صفحه نمایش، دکمه‌ها و LEDها نیز در رله Dimat وجود دارند که برای نمایش وضعیت و کنترل رله می‌باشد.
ورودی و خروجی رله دیفرانسیل ZIV
رله دیمات مدل دیفرانسیل که یکی از محصولات شرکت ZIV Automation می‌باشد برای محافظت از ترانسفورماتورها، موتورها و سیستم‌های قدرت در برابر جریان‌های نامتعادل و حمله‌های خارجی مورد استفاده قرار می‌گیرند.
- ورودی‌های رله دیفرانسیلZIV عموماً شامل جریان‌های مشخصه ورودی (مانند جریان اولیه و ثانویه) و سیگنال‌های مشخصه مانند ولتاژ‌های فاز و زمین می‌شوند. رله دیمات به عنوان محافظ از تفاوت جریان‌های ورودی بین جانب اول و دوم ترانسفورماتور یا سیستم‌های دیگر استفاده می‌کنند.
- خروجی‌های رله دیفرانسیلZIV عموماً شامل سیگنال‌ها و اعلان‌های مشخصی می‌باشد. برای مثال، در صورتی که رله دیمات تفاوت جریان بین جانب‌های اول و دوم را تشخیص دهد و به یک شرط مشخص برسد، رله زیو می‌تواند سیگنال خروجی را فعال کند و اعلان‌های صوتی یا بصری را فعال کند تا اپراتور یا سیستم‌های مرتبط از وضعیت غیرطبیعی مطلع شوند.مشخصات دقیق ورودی و خروجی رله دیفرانسیلZIV بستگی به مدل و نوع آن دارد. برای اطلاعات دقیق‌تر درباره مشخصات و عملکرد رله دیفرانسیلZIV، توصیه می‌شود تا با شرکت لیان الکتریک ویرا نماینده رسمی شرکت ZIV در ایران تماس بگیرید.
