محصولات حفاظت پمپ و موتور Fanox

بخش قابل توجهی از محصولات فنوکس به حفاظت موتور و پمپ اختصاص دارند. طراحی و توسعه رله منحصر به فرد PBM که در عین کمپکت بودن، تمامی استانداردهای حفاظت در رده فشار متوسط را با برخورداری از ۱۰ تابع حفاظتی و منطق بال برنامه ریزی میکروپروسسوری، به دنیای موتورهای فشار ضعیف آورده است، گواهی آشکار بر این امر است. در ذیل به مرور مشخصات کلی رله های حفاظت موتور و پمپ فنوکس می پردازیم.

PBM- سیستم مدیریت موتور

PBM یک رله حفاظتی میکروپروسسوری هوشمند است که در عین ابعاد بسیار کمپکت، ویژگی های فراوانی را در خود جای داده است. این رله علاوه بر دارا بودن ۱۰ تابع حفاظتی، ویژگی های کنترلی، هشداری و ارتباطی مختلفی را در اختیار بهره بردار قرار می دهد. PBM در نوع خود، تحولی شگرف در دنیای حفاظت موتورهای فشار ضعیف محسوب می شود.

  • مولتی فانکشن
  • ۴ گزارش خطا
  • سیستم خودپایشی، انداز گیری و آمارگیری
  • قابلیت های اسکادا
  • مدیریت دستورات
  • نرم افزار ارتباطی کامپیوتر شخصی برای تنظیمات

مشخصات و ویژگی های کامل این مدل را می توانید به شکل جامع تر در صفحه معرفی این محصول مشاهده بفرمایید.

C- حفاظت موتور ساده

  • توابع حفاظتی: اضافه بار و قطع فاز
  • مناسب برای موتورهای سه فاز تا ۶۳۰ آمپر
  • تابع تجسم حرارتی پیشرفته
  • نشانگرهای خطا

این رله برای موتورهای توان پایین و متوسط و کاربردهای مختلفی همچون کمپرسورها، هواسازها، پمپ های سطحی، تسمه نقاله ها، ابزار ماشینی و به طور کلی برای حفاظت از تمام انواع موتورها با هر مقدار شدت راه اندازی طراحی شده است.

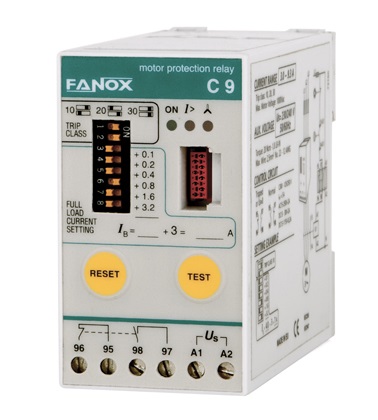

این رله برای حفاظت از موتورهای سه فاز تا ۴۵ آمپر مناسب بوده و دارای CT های داخلی می باشد. قابلیت تجسم حرارتی (تابع حفاظتی ANSI49) سیستم حرارتی موتور را به بهترین شکل شبیه سازی کرده و می تواند در صورت افزایش حرارت موتور تریپ دهد. قابلیت تشخیص قطع فاز و نشانگرهای خطا نیز در این مدل وجود دارد. این رله همچنین دارای سه کلاس تریپ حرارتی قابل تنظیم می باشد تا با هرکاربرد و راه اندازی مورد نیازی هماهنگ شود.

https://www.fanox.com/wp-content/uploads/2013/01/C.jpg

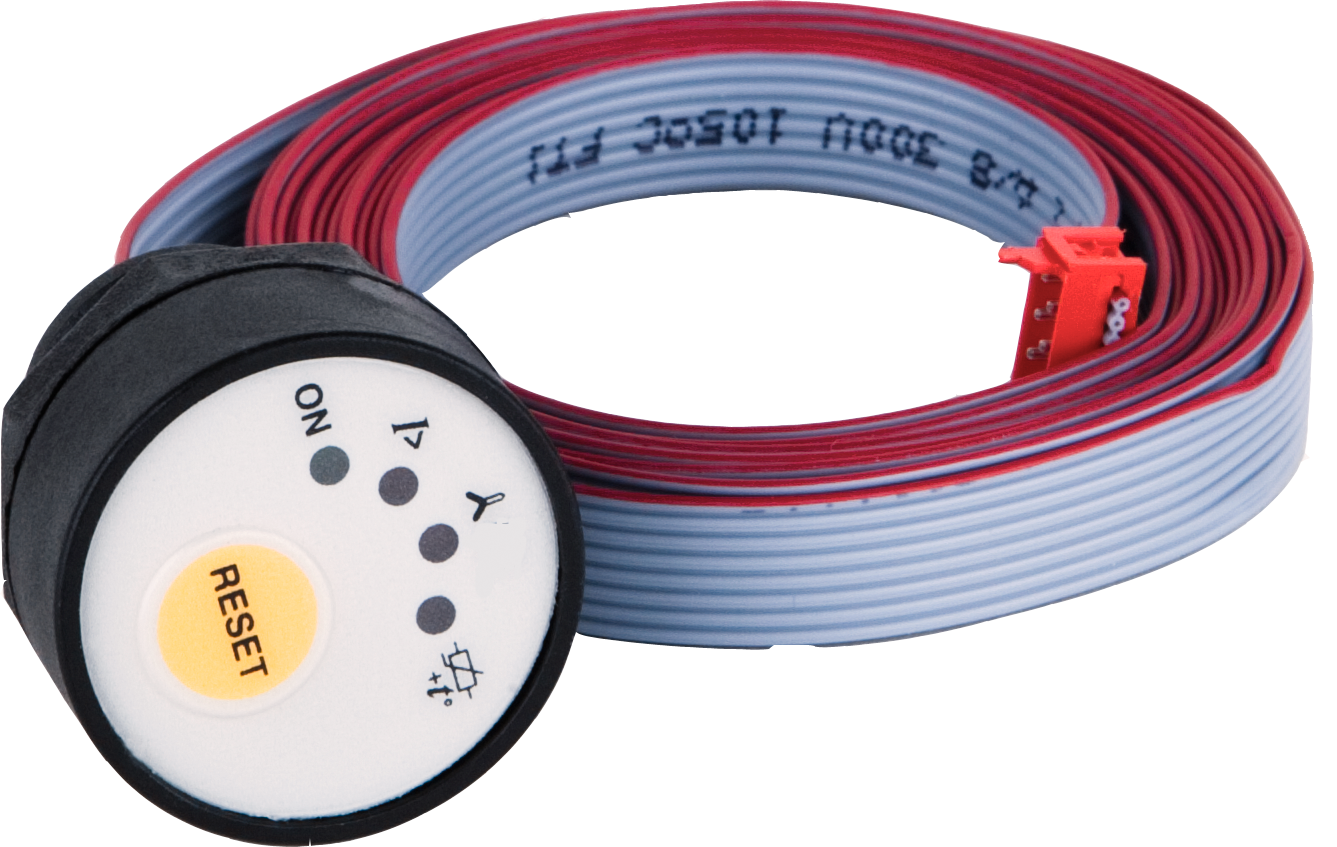

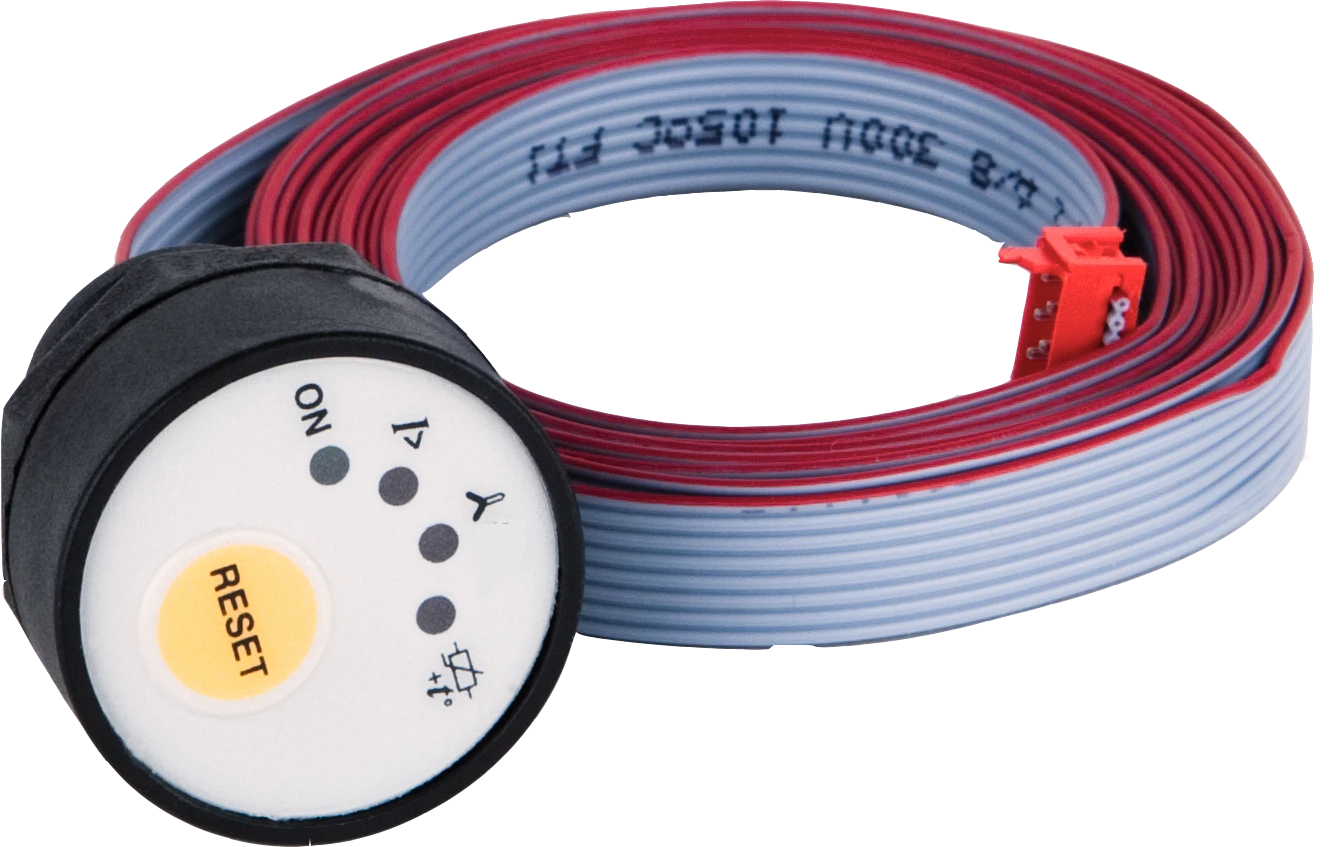

رله C همچنین از یک ماژول نشانگر خارجی پشتیبانی می کند که برای تابلوهای راه اندازی موتور مناسب بوده و دارای کلید ریست نیز می باشد.

https://www.fanox.com/wp-content/uploads/png/OD-BG.png

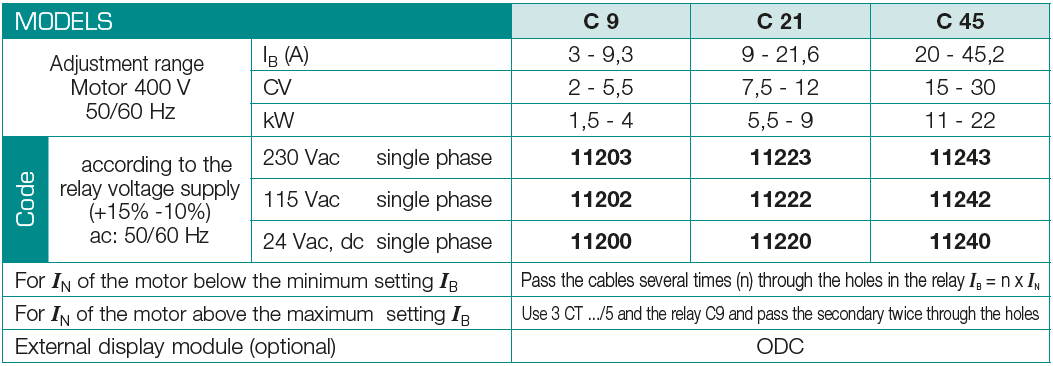

https://www.fanox.com/wp-content/uploads/png/Tabla_C_EN.png

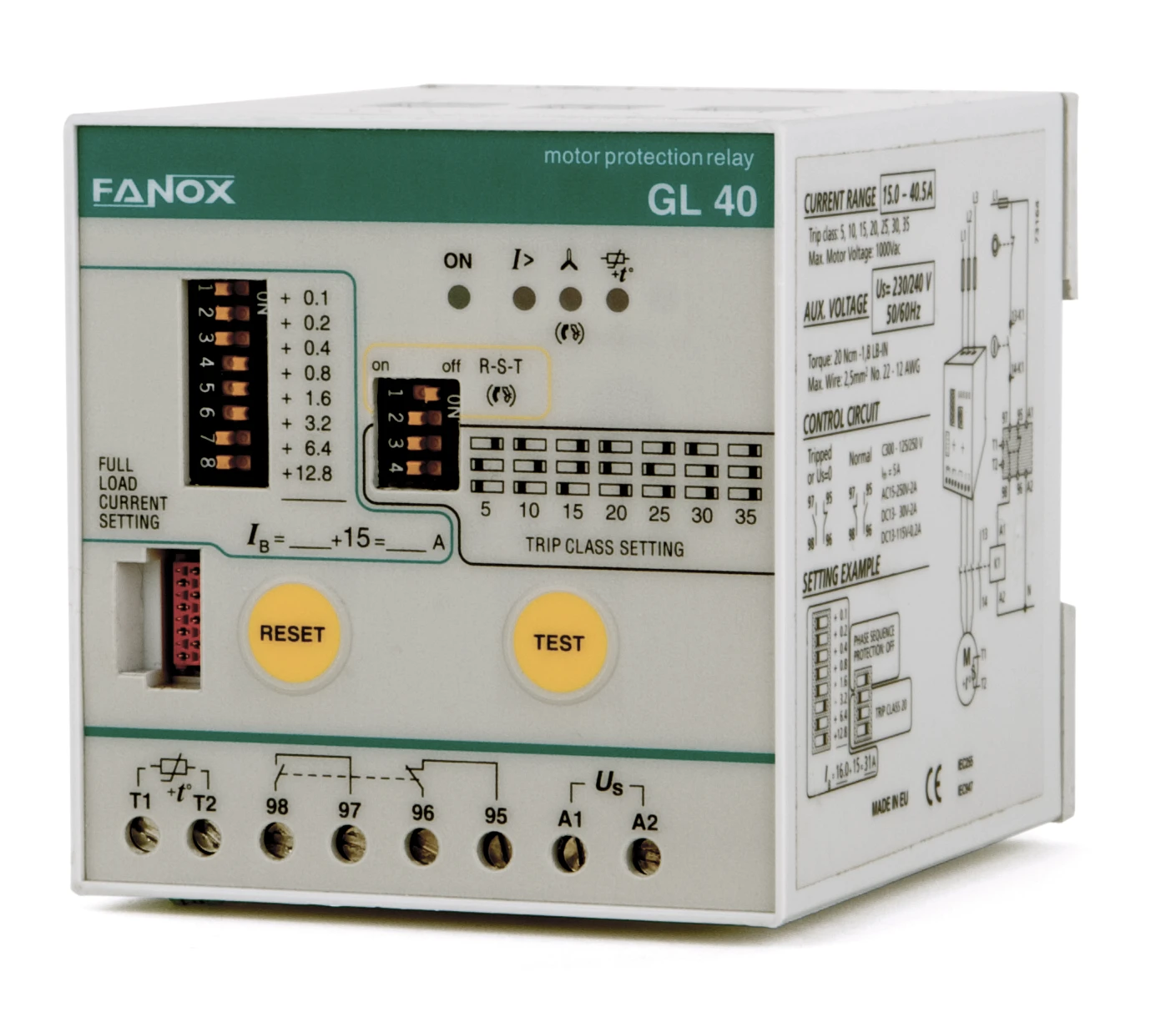

GL- حفاظت موتور مجتمع

  • توابع حفاظتی: اضافه بار، قطع فاز، عدم تعادل، اضافه دما، توالی فاز
  • مناسب برای موتورهای سه فاز تا ۶۳۰ آمپر
  • مدلسازی دقیق حافظه حرارتی
  • دارای تابع تجسم حرارتی ANSI49
  • تشخیص دقیق قطع فاز
  • نشانگرها خطا
  • ۷ کلاس تریپ حرارتی

این رله به دلیل دارا بودن هفت کلاس تریپ حرارتی (کلاس های ۵، ۱۰، ۱۵، ۲۰، ۲۵، ۳۰، ۳۵) بهترین تجهیز برای حفاظت از موتورهایی با جریان های راه اندازی بالا است. این رله می تواند برای کاربردهای مختلف موتوری مورد استفاده قرار بگیرد و با پشتیبانی از ترمیستورهای PTC و تابع توالی فاز می تواند راه حلی کامل برای حفاظت از موتور شما باشد.

https://www.fanox.com/wp-content/uploads/png/GL40.png

https://www.fanox.com/wp-content/uploads/png/Fanox_GL_tablaEN.png

GL200- حفاظت موتور مجتمع

  • توابع حفاظتی: اضافه بار، قطع فاز، عدم تعادل، اضافه دما، توالی فاز
  • مناسب برای موتورهای سه فاز تا ۶۳۰ آمپر
  • مدلسازی دقیق حافظه حرارتی
  • دارای تابع تجسم حرارتی ANSI49
  • تشخیص دقیق قطع فاز
  • نشانگرها خطا
  • ۷ کلاس تریپ حرارتی

این رله مناسب برای موتورهای ۶۰ تا ۲۰۰ آمپر می باشد و از ۷ کلاس تریپ حرارتی پشتیبانی می کند.

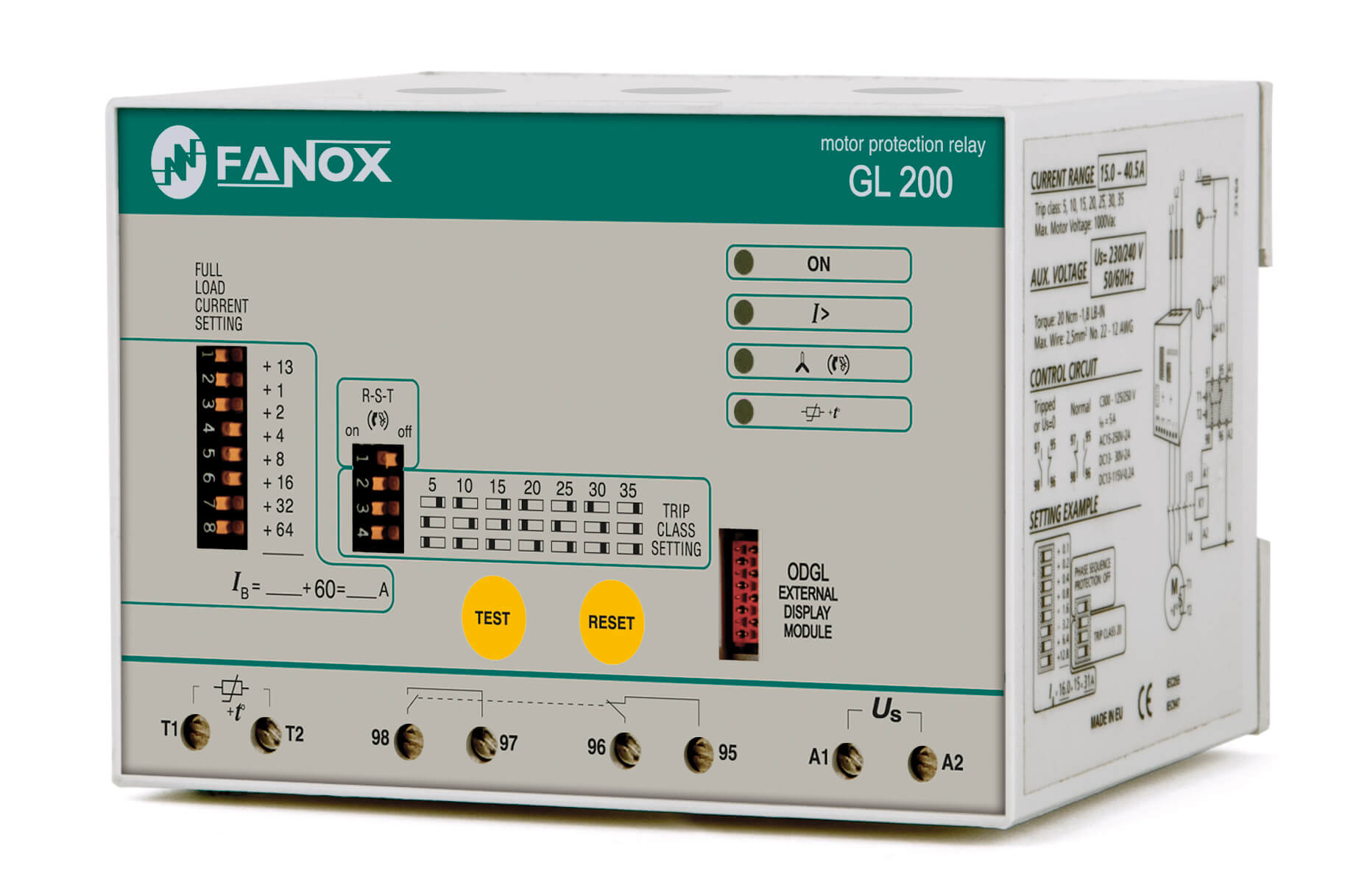

https://www.fanox.com/wp-content/uploads/2013/08/GL200.jpg

https://www.fanox.com/wp-content/uploads/png/OD-BG.png

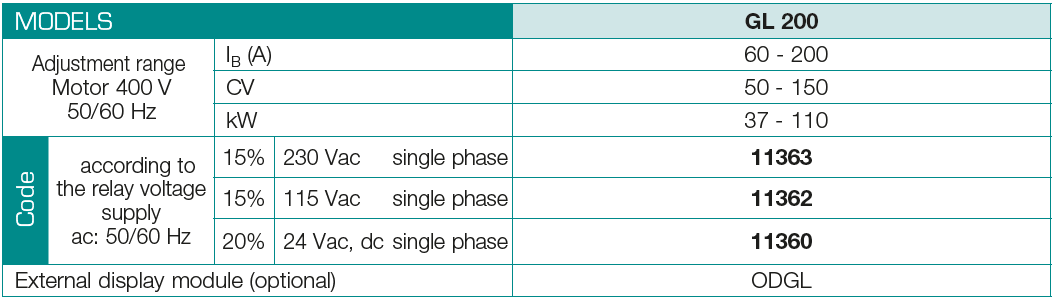

https://www.fanox.com/wp-content/uploads/png/Tabla_GL200_EN.png

G EEX- حفاظت موتور در محیط های انفجاری

  • توابع حفاظتی: اضافه بار، قطع فاز، عدم تعادل، اضافه دما
  • مناسب برای موتورهای سه فاز تا ۶۳۰ آمپر
  • مدلسازی دقیق حافظه حرارتی
  • دارای تابع تجسم حرارتی ANSI49
  • تشخیص دقیق قطع فاز
  • نشانگرها خطا
  • ۷ کلاس تریپ حرارتی

این رله می توانند برای موتورهای دارای استاندارد ATEX که برای کار در محیط های انفجاری هستند، مورد استفاده قرار بگیرند. این رله های می توانند برای موتورهای تا ۶۳۰ آمپر در نظر گرفته شوند و در محیط های صنعتی همچون پتروشیمی ها و کارخانه های پلاستیک کاربرد فراوانی دارند.

Motor protection relay EEx

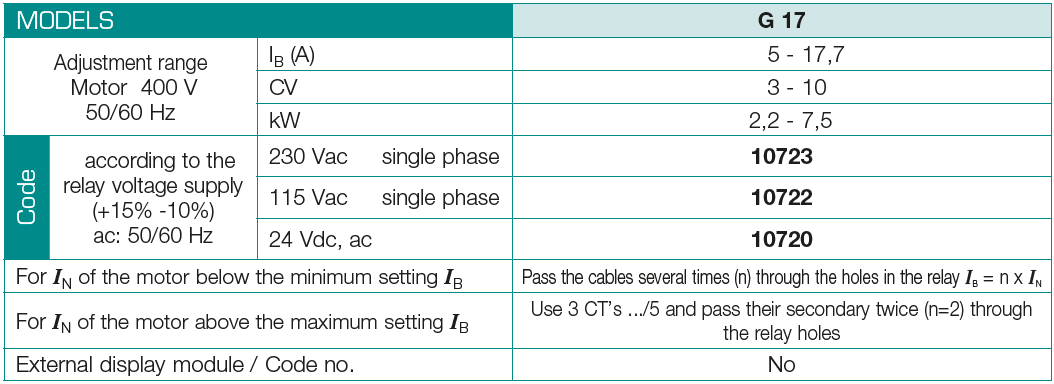

https://www.fanox.com/wp-content/uploads/png/Tabla_G_EN-1.png

GEN- حفاظت ژنراتور

  • توابع حفاظتی: اضافه بار، قطع فاز، عدم تعادل
  • مناسب برای ژنراتورها تا ۲۰۰۰ آمپر
  • مدلسازی دقیق حافظه حرارتی
  • دارای تابع تجسم حرارتی ANSI49
  • تشخیص دقیق قطع فاز
  • نشانگرها خطا
  • ۱۵ کلاس تریپ حرارتی

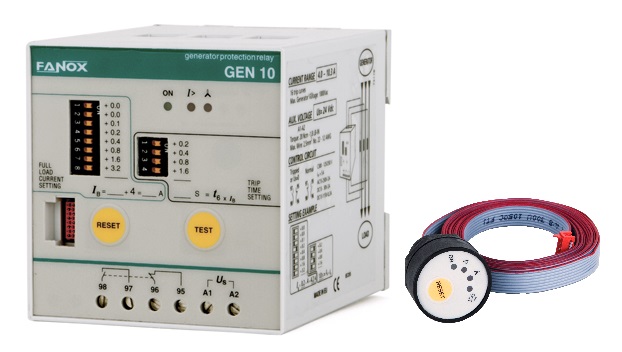

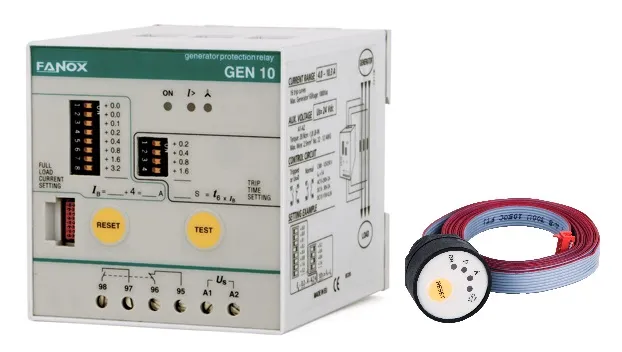

رله GEN به طور اختصاصی برای حفاظت از ژنراتورهای فشار ضعیف تا ۱۰۰۰ Vac و تا ۲۰۰۰A طراحی شده است. این رله به ۱۵ منحنی تریپ اضافه بار مجهز شده است که می تواند خیال کاربر را به طور کامل از عملکرد صحیح ژنراتور خود راحت کند.

https://www.fanox.com/wp-content/uploads/2013/01/gen10_web.jpg

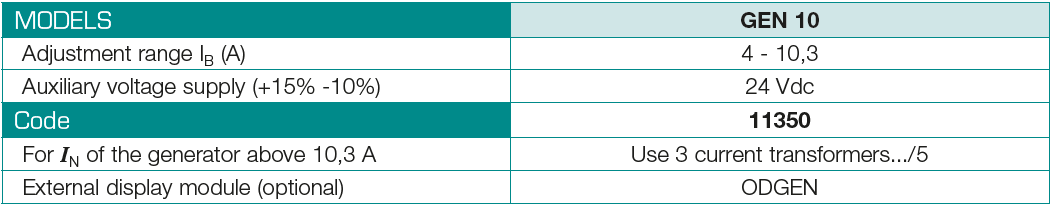

https://www.fanox.com/wp-content/uploads/png/Tabla_GEN_EN.png

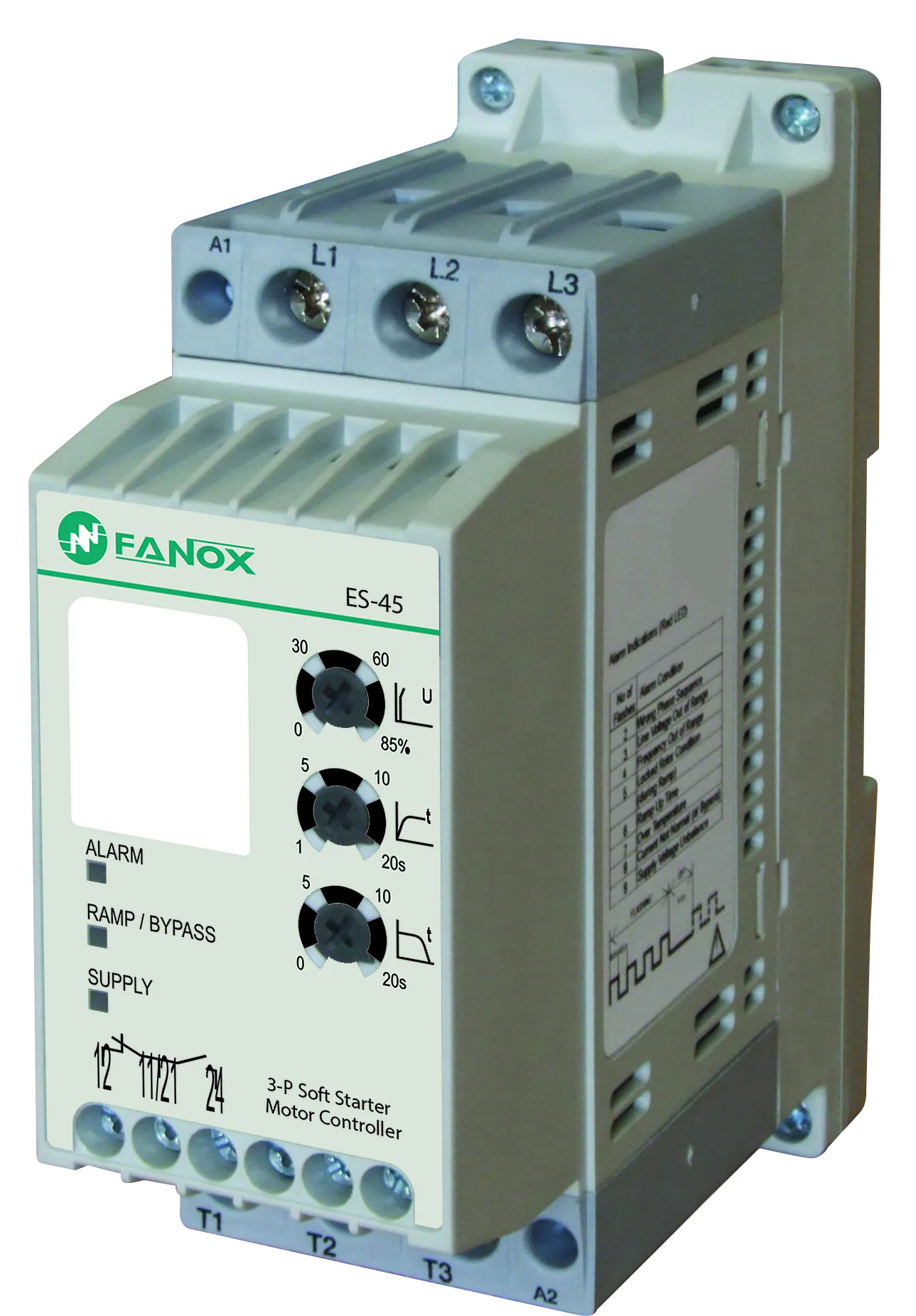

ES- سافت استارتر و کنترلر موتور

  • دارای توابع حفاظتی: عدم تعادل و قطع فاز، اضافه دما، توالی فاز، اضافه ولتاژ، افت ولتاژ، افزایش و کاهش فرکانس، اضافه جریان و زمان راه اندازی بیش از حد مجاز
  • توابع استارت و استپ نرم
  • طراحی شده برای موتورهای سه فاز تا ۲۲kW
  • رله بایپس داخلی
  • بهترین جایگزین برای کنتاکتورهای راه اندازی مستقیم یا راه اندازی ستاره مثلث
  • هزینه تعمیر و نگهداری پایین
  • ابعاد بهینه
  • کاهش ضربات مکانیکی و آسیب های ناشی از جریان راه اندازی بالا
  • جلوگیری یا بهبود ضربه قوچ هنگام راه اندازی و توقف پمپ ها
  • جلوگیری از افت ولتاژ ناشی از راه اندازی

https://www.fanox.com/wp-content/uploads/jpg/ES-45-Fanox.jpg

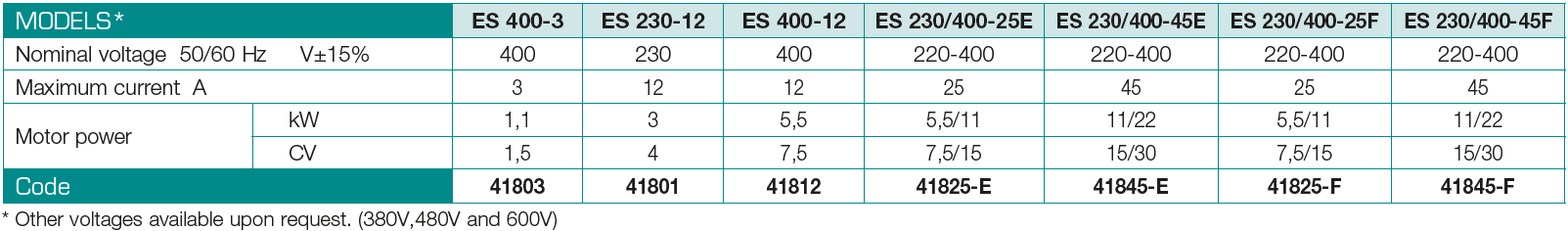

https://www.fanox.com/wp-content/uploads/png/Tabla_ES_EN.png

حفاظت پمپ

PF-R – حفاظت پمپ سه فاز

  • آشکارسازی کارکرد خشک پمپ بدون نیاز به سنسورهای سطح
  • توابع حفاظتی: اضافه بار، افت بار Cos phi، قطع فاز، عدم تعادل، توالی فاز
  • مناسب برای موتورهای سه فاز تا ۶۳۰ آمپر
  • مدلسازی دقیق حافظه حرارتی
  • دارای تابع تجسم حرارتی ANSI49
  • تشخیص دقیق قطع فاز
  • نشانگرها خطا

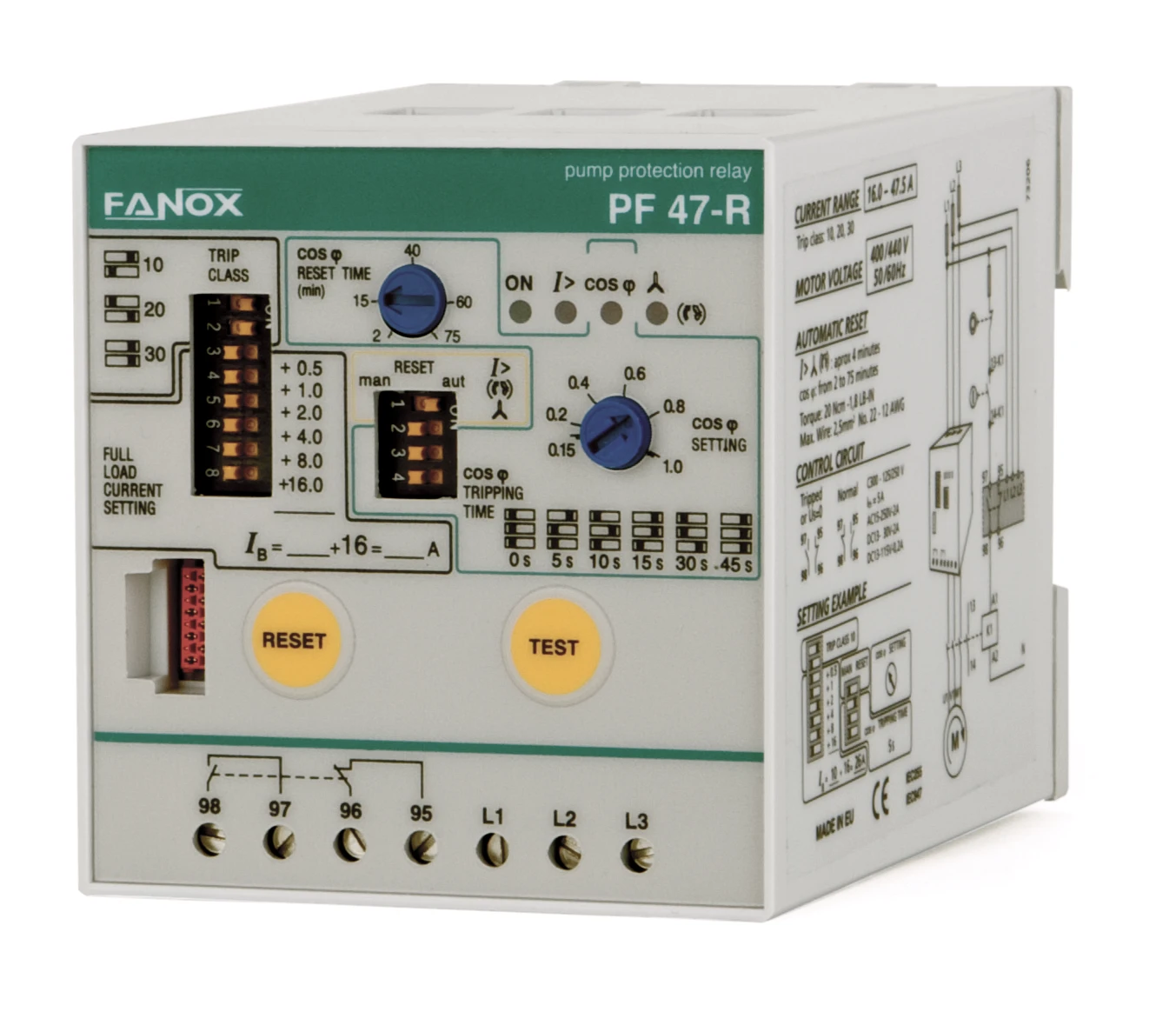

بزرگترین مزیت رله PF-R این است که دیگر نیازی به سنسورهای سطح سنج برای تشخیص کارکرد خشک نخواهید داشت. این رله به طور هوشمند با اندازه گیری cos phi کارکرد موتور به عملکرد خشک پمپ پی می برد و قبل از وارد شدن هر آسیبی به پمپ خطا را تشخیص داده و تریپ می دهد.

https://www.fanox.com/wp-content/uploads/png/PF47_R.png

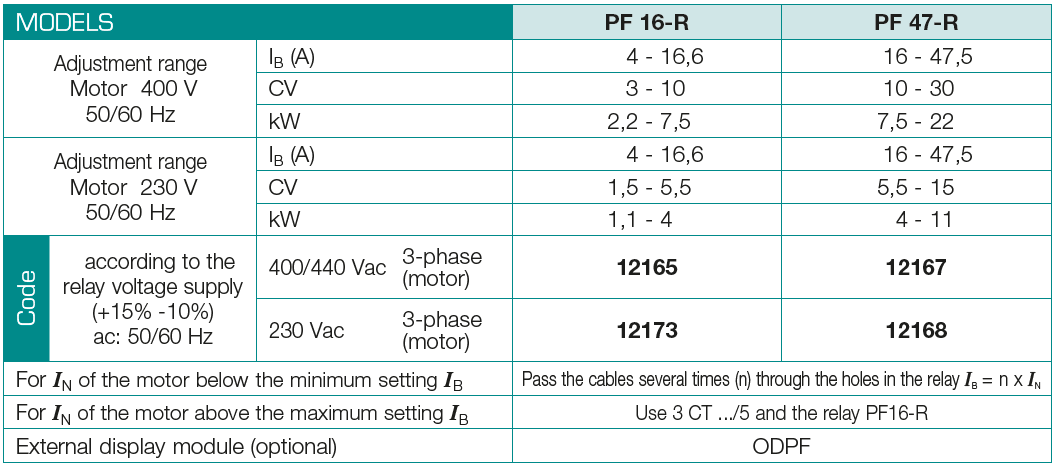

https://www.fanox.com/wp-content/uploads/png/Tabla_PF_EN.png

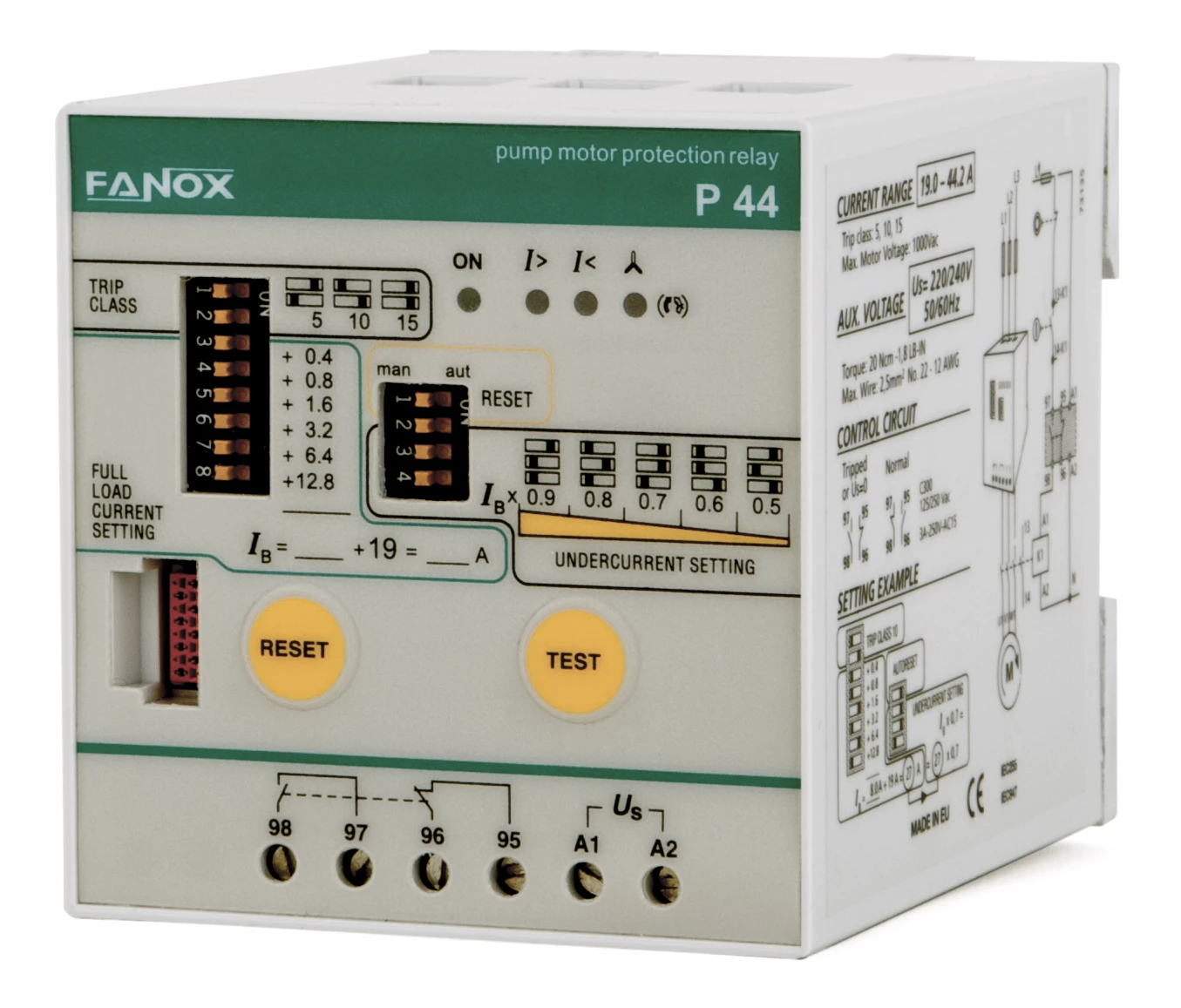

P- حفاظت کارکرد خشک با افت جریان

  • آشکارسازی کارکرد خشک پمپ بدون نیاز به سنسورهای سطح
  • توابع حفاظتی: اضافه بار، افت جریان، قطع فاز، عدم تعادل، توالی فاز
  • مناسب برای موتورهای سه فاز تا ۶۳۰ آمپر
  • مدلسازی دقیق حافظه حرارتی
  • دارای تابع تجسم حرارتی ANSI49
  • تشخیص دقیق قطع فاز
  • نشانگرها خطا

این رله نیز همانند سری PF-R می تواند کارکرد خشک پمپ را تشخیص دهد. تنها تفاوت در این است که در این مدل از منطق افت جریان به جای cos phi برای تشخیص کارکرد خشک بهره برده شده است. از کاربردهای اصلی این سری از رله ها می توان به پمپ های شناور، منابع آب و آبیاری، پمپ های سانتریفیوژی و فن ها اشاره کرد.

https://www.fanox.com/wp-content/uploads/png/P44.png

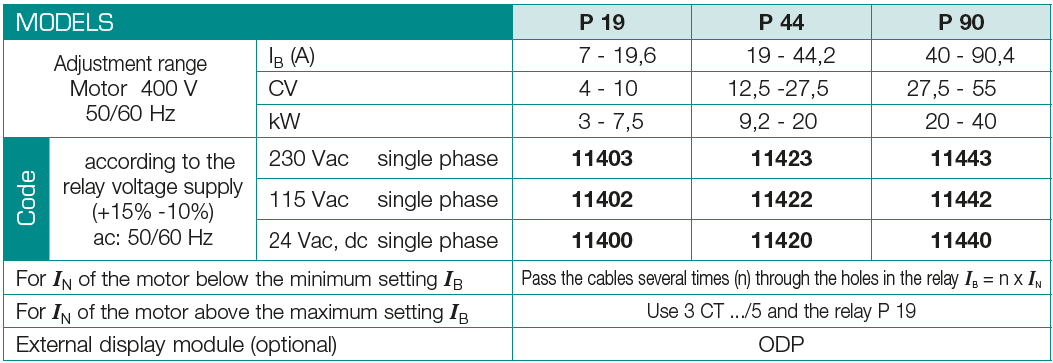

https://www.fanox.com/wp-content/uploads/png/Tabla_P_EN.png

PS-R – حفاظت پمپ های تکفاز

  • آشکارسازی کارکرد خشک پمپ بدون نیاز به سنسورهای سطح
  • توابع حفاظتی: اضافه بار، افت جریان، اضافه ولتاژ
  • مناسب برای موتورهای تکفاز ۳ تا ۱۶ آمپر
  • مدلسازی دقیق حافظه حرارتی
  • دارای تابع تجسم حرارتی ANSI49
  • نشانگرها خطا
  • زمان قابل تنظیم برای تابع افت جریان
  • دارای CT‌های داخلی

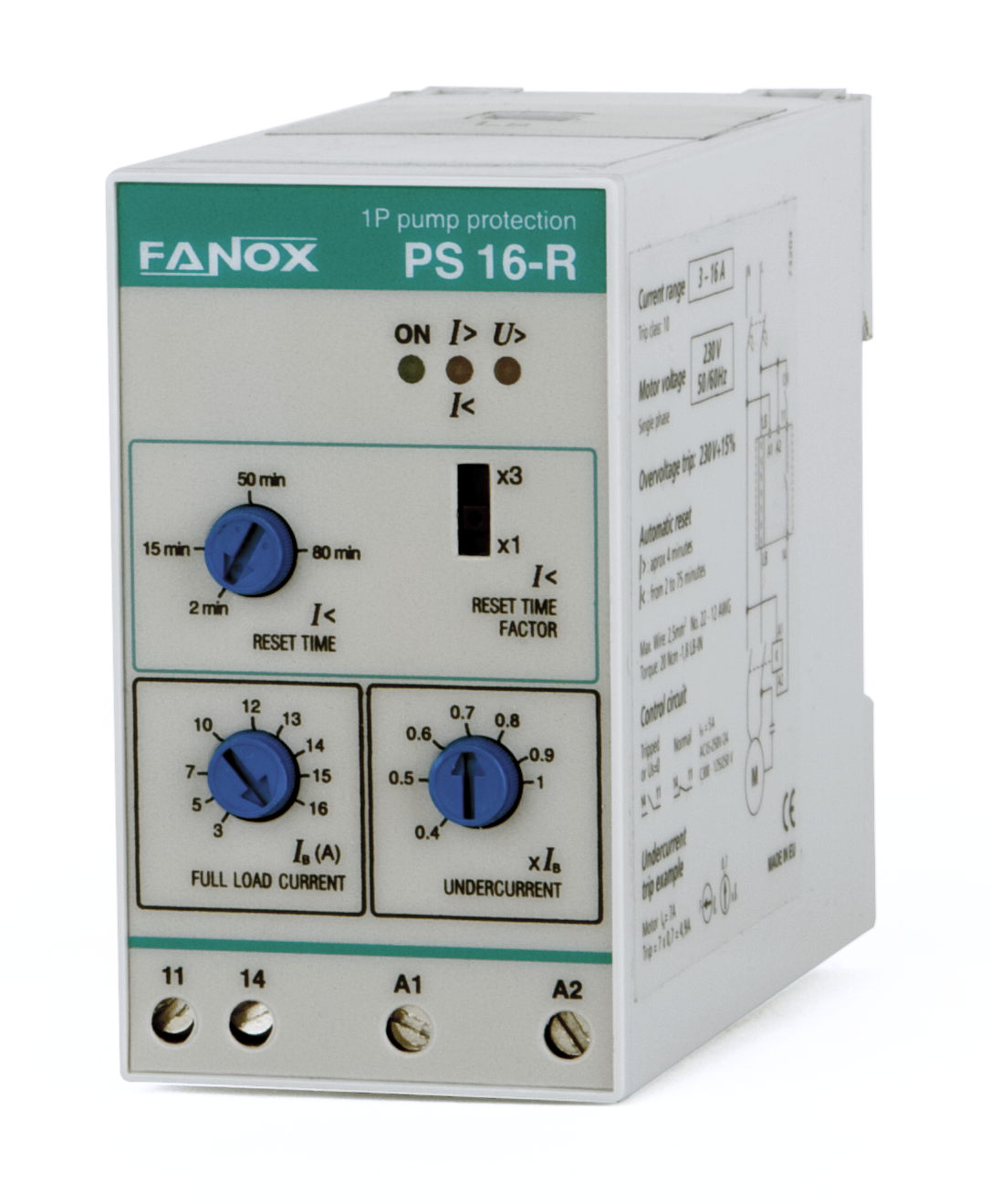

https://www.fanox.com/wp-content/uploads/png/PS16_R.png

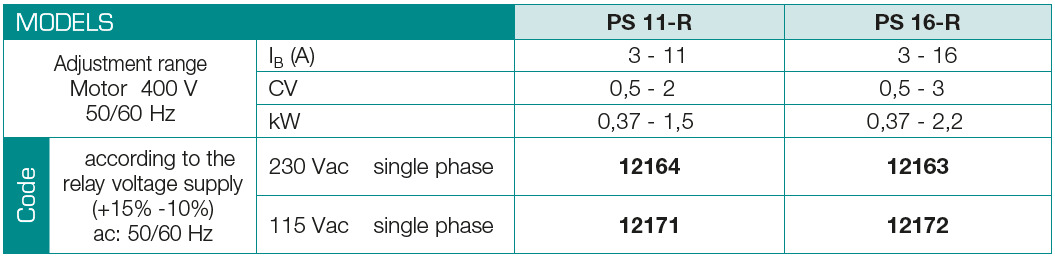

https://www.fanox.com/wp-content/uploads/png/tabla_PS_EN.png
