رله حفاظتی دیستانس با زمان تریپ زیر یک سیکل برای انواع خطوط فشار قوی: هوایی، زمینی، تک مداره و موازی

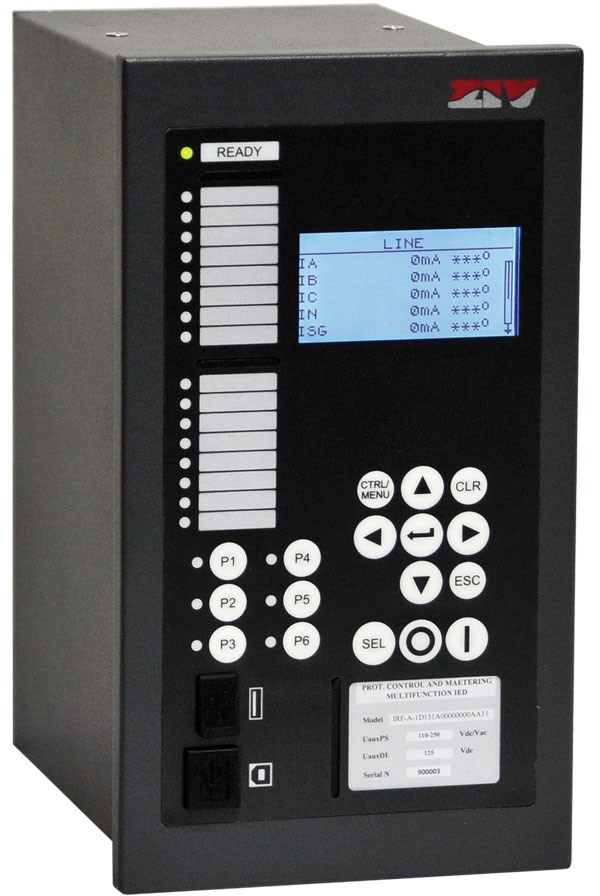

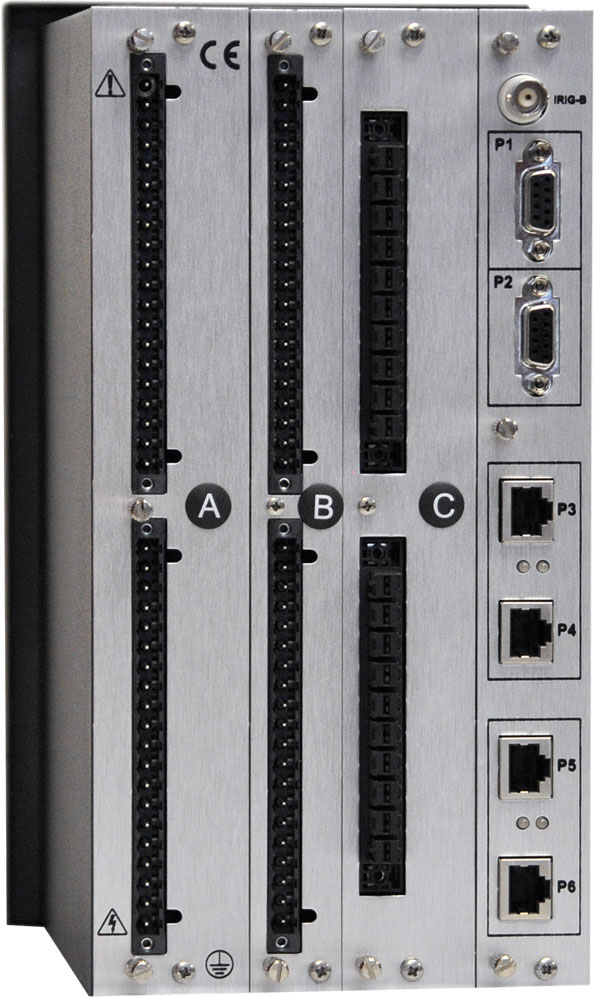

رله ZLF به تمامی توابع حفاظتی، کنترلی و اندازه‌گیری برای خطوط قدرت عادی یا جبران شده سری و تریپ تک یا سه فاز و ۸ زون دیستانس با مشخصه چند ضلعی یا مهو مجهز شده‌است که توابع ناحیه قفل بار، پاور سوئینگ، خطای فیوز PT، وصل کلید در شرایط خطا و آشکارگرهای اشباع این رله را برای تمامی شرایط پیچیده آماده ساخته‌اند.

طرح‌های حفاظتی مختلفی برای عملکرد واحدهای دیستانس و اضافه جریان مانند  DTT, PUTT, POTT, DCUB, DCBو توابع weak infeed و بلاک جریان معکوس در رله ZLF در نظر گرفته شده‌اند.

توابع حفاظتی

۲۱N, 21P, 50SUP, 50FD, 68/78, 50OF, 50/51, 50N/51N, 50G/51G, 50Q/51Q, 67, 67N, 67G, 67P, 67Q, 27, 59, 59N, 64, 47, 49, 81M, 81m, 81D, 46, 50BF, 25, 60VT, 60CT, 79, 3, 2.

ویژگی‌ها

  • زمان تریپ زیر سیکل

با بهره‌گیری از الگوریتم‌های دیستانس مبتنی بر پنجره‌های نیم سیکلی و رله‌های خروجی تریپ سریع خطاهای در محدوده ۷۵ درصد زون حفاظتی زیر یک سیکل تشخیص داده شده و حفاظت می‌شوند.

  • جبران اثر خطوط موازی

اثر خطوط موازی با اندازه‌گیری جریان نوترال مدار موازی جبران می‌گردد.

  • ارتباط مخابراتی بین رله‌ها
    • دو پورت: ارتباط مخابراتی بدون redundancy با دو ترمینال دیگر یا ارتباط دارای redundancy با یک ترمینال دیگر
    • سرعت قابل انتخاب: از ۱-۱۲*۶۴ kbit/s (C37.94) و ۲ Mbit/s
    • فیبر نوری مولتی مود یا سینگل مود (SFP قابل ارائه)
    • ارتباط مخابراتی با مولتی پلکسرهای SDH از طریق ۹۴ یا مبدل الکتریکی نوری F2MUX برند ZIV که دارای خروجی‌های G703 می‌باشد.
    • قابلیت تبادل حداکثر ۱۶ سیگنال دیجیتال بین ترمینال‌ها جهت پیاده‌سازی طرح‌های تله پروتکشن
