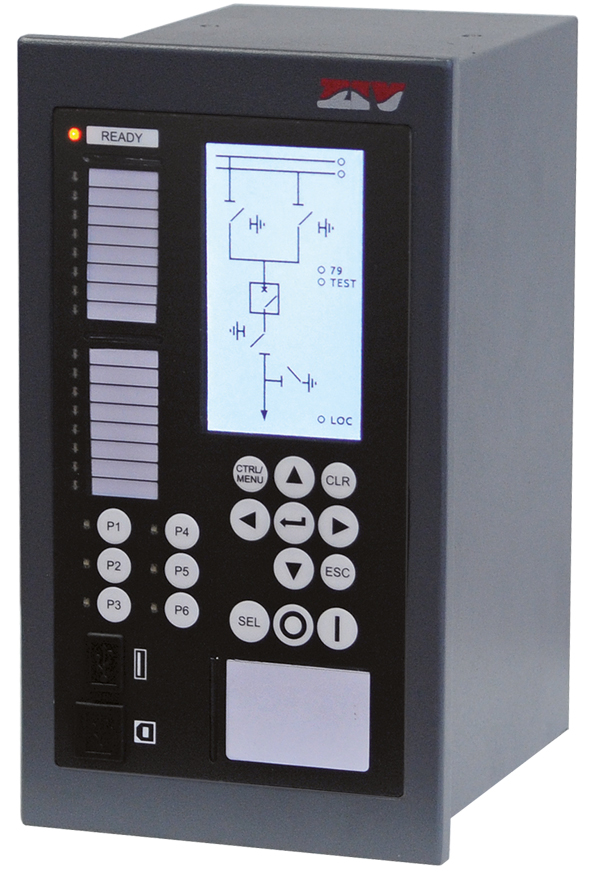

IDF رله حفاظتی پیشرفته برای ترانسفورماتورهای دو و سه سیم‌پیچه و اتوترانس، در هر سطح ولتاژی برای آرایش‌های مختلف بریکر تک یا دوبل بوده و برای انواع ترانسفورماتورها و ترانس‌های شیفت فاز اسکات و لابلانک مناسب است و همچنین قابل استفاده به عنوان حفاظت دیفرانسیل راکتانس‌ها، SVCها، ژنراتورها و موتورها می‌باشد.

واحد دیفرانسیلی سریع با توابع پیشرفته بلاک و محدودیت‌های هارمونیکی تکمیل شده و به شناساگر خطای خارجی نیز مجهز شده‌است، که در تمام شرایط قابلیت اطمینان فوق‌العاده‌ای را به ارمغان می‌آورد.

توابع حفاظتی

۸۷, ۸۷/۵۰, ۸۷FD, 50FD, 87P, 50, 51, 50N, 51N, 50G, 51G, 50Q, 51Q, 50V, 51V, 67, 67N, 67P, 67Q, 27, 59, 59N, 47, 49, 49HS, 50OL, 51OL, 81M, 81m, 81D, 50BF, 59V/Hz, 87N, 60VT, 60CT, 3, 2.

ویژگی‌ها

  • واحدهای دیفرانسیل

رله IDF به یک واحد دیفرانسیلی دارای محدودیت درصدی و محدودیت/بلاک هارمونیکی و یک واحد بدون محدودیت مجهز شده‌است که اجازه می‌دهد تریپ خطاهای داخلی با جریان زیاد که منجر به اشباع CT می‌گردد، سریع اتفاق بیفتد.

  • محدودیت بلاک/هارمونیکی

منطق‌های محدودیت و بلاک هارمونیکی مانع از تریپ بیهوده در زمان رخداد جریان هجومی یا اضافه تحریک در ترانسفورماتور می‌شود و قابلیت کراس بلاکینگ با تنظیمات متنوع امنیت فوق‌العاده‌ای را برای سیستم در زمان برقرار کردن ترانسفورماتورهایی که در یک یا دو فاز جریان هارمونیکی پایین‌تری دارند، به وجود می‌آورد.

علاوه براین، قابلیت تنظیم‌پذیری بالای توابع بلاک و محدودیت هارمونیکی سرعت تریپ خطاهای داخل زون که منجر به اشباع CT می‌شوند را بالا می‌برد و با بهره‌گیری از این توابع پیشرفته و خروجی سریع رله IDF می‌تواند به زمان‌های تریپ زیر یک سیکل دست پیدا کند.

  • آشکارگر خطاهای خارجی

توابع آشکارگر خطاهای خارجی: رله دیفرانسیل را در برابر خطاهای خارجی با اشباع CT بالا بلاک می‌کند که امنیت سیستم را به شکل فوق‌العاده‌ای بالا می‌برد.

  • خطای زمین محدود

واحد زمان خطای محدود REF می‌تواند خطاهای زمین واقع شده روی سیم‌پیچ در نقاط بسیار نزدیک به نقطه نوترال را شناسایی کند. این تابع علاوه بر تشخیص خطاهای دیفرانسیل نوترال، دارای یک واحد دیفرانسیل مقایسه‌ای است که امنیت سیستم را در برابر خطاهای خارجی با اشباع CT بالا می‌برد.

  • واحدهای پشتیبان

رله IDF دارای ۹ واحد اضافه جریان از هرنوع توابع فاز، نول، توالی منفی و زمین می‌باشد که هر یک را می‌توان به صورت جهت‌دار نیز تنظیم کرد.
