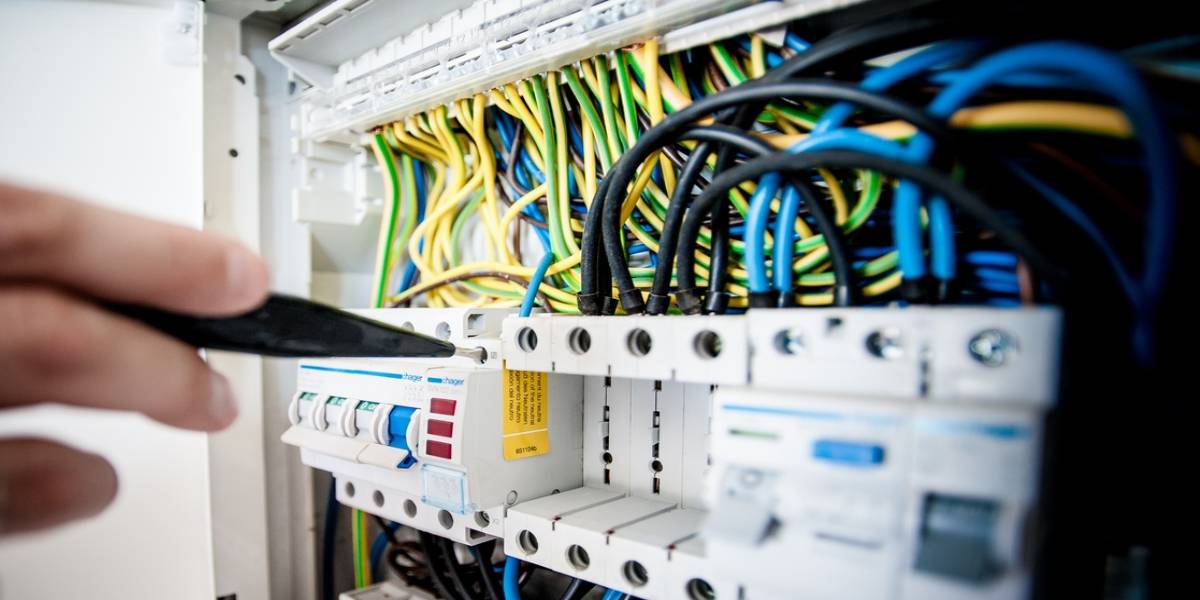

سیم کشی یا اصطلاحا وایرینگ تجهیزات الکتریکی درون تابلو برق دارای از دو جهت دارای اهمیت است:
- ایمنی: یکی از مهمترین مسائلی که باید در رابطه با ایمنی تابلو برق به آن توجه نمود همین سیم کشی تجهیزات الکتریکی می‌باشد
- عملکرد: همچنین عملکرد صحیح و طول عمر تجهیزات تا حد زیادی به رعایت اصول سیم کشی و استاندارد‌های مربوطه بستگی دارد.
با توجه به دلایل گفته شده سیم کشی اصولی و درست تجهیزات درون تابلو برق بسیار مهم است و در این مقاله قصد داریم نکاتی را در این رابطه مطرح کنیم. پیش از این می توانید مقاله ایمنی در تابلو برق را نیز مطالعه بفرمایید. برخی از اصول و استاندارد‌هایی که در رابطه با وایرینگ تابلو باید رعایت کنیم به صورت زیر هستند.
اتصالات
کلیه اتصالات و به خصوص سیم‌هایی که از باسبار (شینه) انشعاب داده شده اند، باید به وسیله سرسیم مخصوص و کابلشو پرس شده و توسط پیچ و مهره به هم متصل شوند. در شکل زیر یک نمونه را مشاهده می کنید.
سایز کابل
از آنجایی که سایز سیم ها را باید متناسب با جریان مصرفی تجهیزات الکتریکی انتخاب کرد حتما به این مسئله توجه کنید و طول مسیر کابل یا سیم، رابطه مستقیم با جریان و ولتاژ دارد و باعث افت ولتاژ میشود که حتما باید در محاسبه‌ی سطح مقطع کابل در نظر گرفته شود. به عنوان مثال :

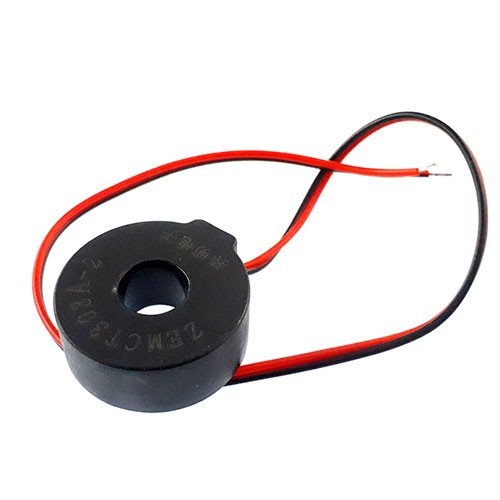

- سیم های مورد استفاده برای ترانسفورماتور‌های ولتاژ یا PT ، بدلیل حرارت زیاد حداقل ۱ رنج بالاتر گرفته شوند. برای ترانس جریان یا CT، سیم ۲٫۵ در نظر گرفته شود.
- سیم‌های لوازم حرارتی و پر مصرف مانند هیتر، حداقل باید ۱ رنج بالاتر در نظر گرفته شوند
- سیم‌های مورد استفاده برای مصارف فرعی تابلو برق مانند چراغ سیگنال، فن و روشنایی تابلو برق، باید حداقل سیم ۲٫۵ میلی متر مربع باشد. این نوع مصارف معمولا جریان کمتر از یک آمپر دارند، ولی بدلیل اینکه تغذیه فیوز آن‌ها مستقیما از باسبار گرفته می‌شوند، بدون حفاظت می‌باشند. ضمنا در این قسمت از مدار، باید کمترین طول مسیر را داشته باشد. زیرا سیم دارای محافظ نیست و نیز، اتصال سیم فقط به وسیله پیچ و مهره امکان پذیر می‌باشد

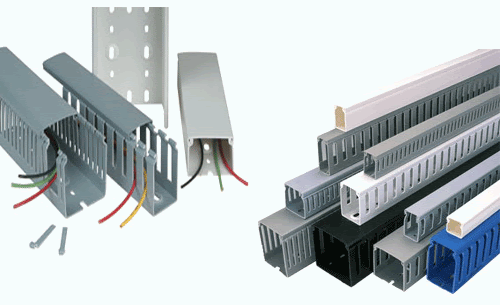

داکت
- فضای داخل کانال سیم کشی (داکت)، حدود ۱/۳ خالی باشد.
- سیم‌هایی که خارج از داکت عبور می‌کنند و باز هستند، باید به گونه ای فرم دهی شوند که در هنگام گرم شدن و یا تکان خوردن، به بدنه و دیگر لوازم متصل نشوند.
وارنیش حرارتی
تمامی قسمت‌های لخت و برقدار باید عایق شوند تا از تماس آن‌ها با بدن جلوگیری شوند به عنوان مثال در محل کابلشو‌ها از وارنیش حرارتی استفاده نموده و آن را کاملا عایق نمود.
از خم کردن سیم‌های افشان به صورت تیز و یا ۹۰ درجه خودداری شود. آن‌ها را باید به صورت گرد خم کنید و یا در فاصله‌های کوتاه آن‌ها را به شکل S. دربیاورید.
رنگ بندی سیم‌ها
در تابلو برق، ولتاژ سیم‌ها باید با رنگ بندی از هم متمایز شوند. مثلا،۲۲۰ ولت با رنگ یا قرمز یا مشکی و ۲۴ ولت با رنگ آبی یا سبز
و در آخر توجه داشته باشید که تمامی مصارف داخل تابلوبرق مانند چراغ سیگنال، فن، هیتر و …باید دارای فیوز مناسب باشند. امیدواریم که مطالبت فوق برای شما مفید واقع شده باشد. خواندن مقاله تجهیزات حفاظتی و طراحی تابلو برق نیز در این رابطه توصیه می شود.
.
