تابلو راه‌انداز درایو (VFD Panel)، که همچنین به عنوان تابلو فرکانس متغیر (Variable Frequency Drive Panel) یا تابلو درایو نیز شناخته می‌شود، یک نوع تابلو برق است که برای کنترل و عملکرد موتورهای الکتریکی با استفاده از تجهیزات کنترل کننده دور الکتروموتور استفاده می‌شود.
تابلو راه‌انداز درایو قادر است تا ولتاژ و فرکانس ورودی به موتور را تغییر دهد و این به کنترل سرعت و عملکرد موتور کمک می‌کند.
تابلو راه‌انداز درایو یا تابلو اینورتر عموماً برای کاربردهایی که نیاز به تنظیم سرعت موتورها بر اساس نیازهای مختلف دارند، استفاده می‌شوند. برخی از کاربردهای رایج تابلو راه‌انداز دور متغیر شامل پمپ‌های آب، فن‌ها، کمپرسورها و سایر ماشین‌آلات صنعتی است.
انواع تابلو راه‌انداز
در حال حاضر به طور کلی چهار نوع تابلو راه‌انداز وجود دارد که طی گذشت زمان و با پیشرفت تکنولوژی به تابلو راه‌انداز دور متغیر رسیده است. انواع تابلو راه‌اندازها به شرح زیر می‌باشد:
- تابلو راه‌انداز مستقیم یا تک ضرب
- تابلو راه‌انداز ستاره-مثلث
- تابلو راه‌انداز سافت استارتر
- تابلو راه‌انداز درایو
تابلو راه‌انداز مستقیم
تابلو راه‌انداز تک ضرب (Single Starter Panel) یک نوع تابلو راه‌انداز الکتریکی است که برای راه‌اندازی یک موتور الکتریکی تک فاز یا سه فاز استفاده می‌شود. موتورهای تک فاز یا سه فاز با توان کم، عموماً در برنامه‌های خانگی و کاربردهای کوچکتر و سبکتر استفاده می‌شوند.

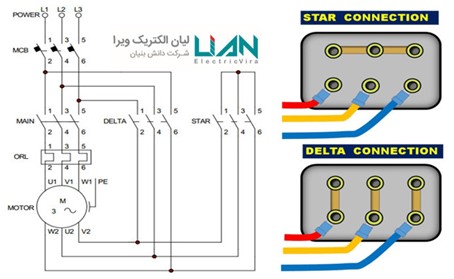

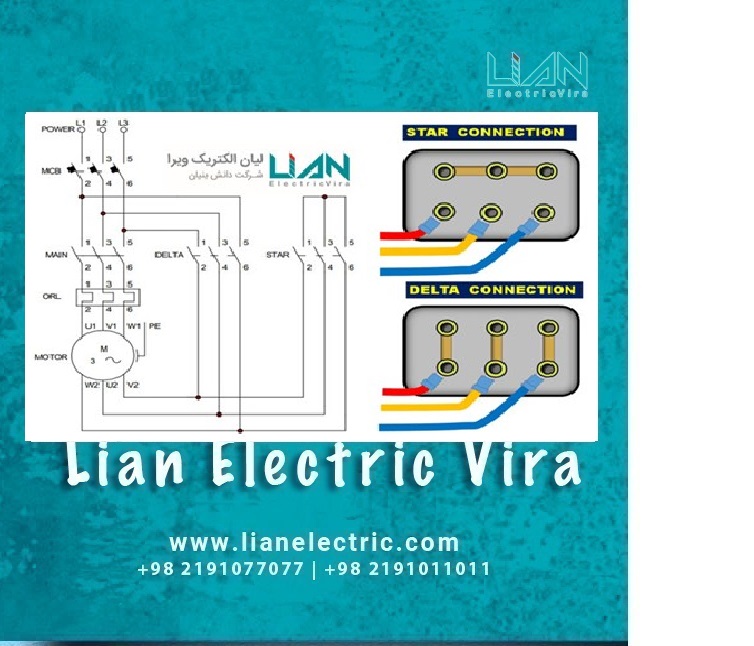

تابلو راه‌انداز ستاره-مثلث
تابلو راه‌انداز ستاره مثلث یک نوع تابلو راه‌انداز الکتریکی است که برای راه‌اندازی موتورهای الکتریکی سه فاز استفاده می‌شود. این تابلو از مجموعه قطعات الکتریکی و الکترونیکی تشکیل شده است که برای کنترل و حفاظت موتورهای الکتریکی در سیستم‌های صنعتی و کاربردهای دیگر استفاده می‌شود.
هدف اصلی استفاده از تابلو راه‌انداز ستاره مثلث، راه‌اندازی با جریان راه‌اندازی پایین‌تر و کنترل نسبی موتورهای سه فاز با توان‌های پایین است.

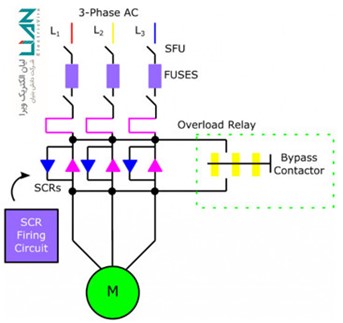

تابلو راه‌انداز سافت استارتر
سافت استارتر (Soft Starter) یک دستگاه الکترونیکی است که برای کنترل و راه‌اندازی موتورهای الکتریکی استفاده می‌شود. هدف اصلی استفاده از سافت استارتر، کاهش جریان ولتاژ برای آغاز نرم و پیوسته‌تر موتور است.
زمانی که یک موتور الکتریکی را راه‌اندازی می‌کنیم، جریان راه‌اندازی بسیار بالا است که می‌تواند باعث آسیب و خرابی قطعات داخلی موتور شود. با استفاده از تابلو راه‌انداز سافت استارتر، میزان جریان آغازی به طور قابل کنترل کاهش می‌یابد و موتور به طور نرم و با پیوستگی بیشتر راه‌اندازی می‌شود.

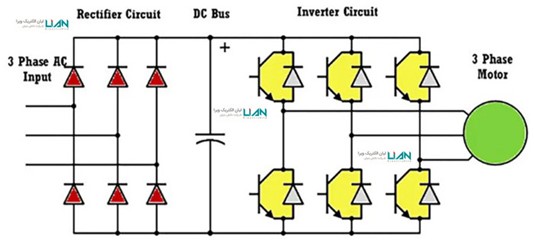

تابلو راه‌انداز درایو
تابلو راه‌انداز درایو یا تابلو راه‌انداز کنترل دور شامل یک تجهیز فرکانس متغیر است که ورودی برق را به فرکانس مورد نیاز تبدیل می‌کند. این فرکانس متناسب با سرعت موتور تنظیم می‌شود.
همچنین تابلو راه‌انداز درایو علاوه بر درایو کنترل دور شامل سوئیچ‌ها، کنتاکتورها، رله‌ها و سایر تجهیزات کنترلی است که برای کنترل کردن دقیق عملکرد موتور استفاده می‌شوند.
به علاوه، تابلو راه‌انداز VFD می‌تواند دارای سیستم‌های حفاظتی باشد که در صورت وقوع خطراتی مانند جریان بالا، ولتاژ پایین، حرارت اضافی و سایر نقص‌های برقی، موتور را محافظت می‌کنند.
تابلو راه‌انداز درایو باید طبق استانداردها و مقررات مربوطه طراحی و ساخته شوند و برای عملکرد صحیح آن‌ها، نگهداری و بازرسی دوره‌ای ضروری است.
به طور کلی، تابلو راه‌انداز اینورتر (VFD Panel) به عنوان یک سیستم کنترل قدرتمند برای موتورهای الکتریکی استفاده می‌شود که قابلیت تنظیم سرعت و عملکرد موتور را فراهم می‌کند.
کاربرد تابلو راه‌انداز درایو
تابلو راه‌انداز درایو کنترل دور (VFD Panel) برای کاربردهای صنعتی مختلف بسیار مناسب است. این تابلوها به دلیل قابلیت کنترل و تنظیم سرعت موتورهای الکتریکی، در صنایع گوناگون استفاده می‌شوند.
برخی از کاربردهای صنعتی معمول تابلو راه‌انداز Inverter عبارتند از:
- پمپ‌های آب: تابلوهای راه‌انداز در سیستم‌های آبیاری، تصفیه‌خانه‌ها، ایستگاه‌های پمپاژ و سیستم‌های تهویه هوا استفاده می‌شوند. با تنظیم سرعت پمپ‌ها، میزان آبدهی و فشار آب را کنترل می‌کنند.
- فن‌ها: تابلوهای راه‌انداز برای کنترل سرعت و جریان هوا در سیستم‌های تهویه مطبوع، خنک کننده‌ها و سیستم‌های تهویه صنعتی استفاده می‌شوند.
- کمپرسورها: در صنایعی که نیاز به هوای فشرده دارند، تابلوهای راه‌انداز دور متغیر برای کنترل فشار و سرعت کمپرسورها استفاده می‌شوند. این شامل صنایع پتروشیمی، فولاد، خودروسازی و صنایع تولیدی دیگر است.
- نوار نقاله‌ها: تابلوهای راه‌انداز درایو در سیستم‌های نوار نقاله استفاده می‌شوند تا سرعت و جهت حرکت نوار را کنترل کنند و بهینه‌سازی عملکرد فرآیند حمل و نقل مواد را فراهم کنند.
تعداد کاربردهای تابلوهای راه‌انداز کنترل دور در صنعت بسیار زیاد است و بسته به نیازهای خاص هر صنعت و فرآیند، مورد استفاده قرار می‌گیرند. این تابلوها با کمک تنظیم سرعت موتورها، به بهبود کارایی، صرفه‌جویی در انرژی و کاهش هزینه‌ها کمک می‌کنند. برای دریافت اطلاعات بیشتر در مورد تابلو راه‌انداز کنترل دور الکتروموتور می‌توانید با کارشناسان فنی شرکت لیان الکتریک ویرا تماس بگیرید.
مزایای تابلو راه‌انداز درایو
استفاده از تابلوهای راه‌انداز اینورتر (VFD Panel) در صنعت دارای بسیاری از مزایا و فواید است. برخی از این مزایا عبارتند از:
- کنترل سرعت: یکی از مزایای اصلی تابلو راه‌انداز درایو، قابلیت کنترل و تنظیم سرعت موتورهای الکتریکی است. با تنظیم سرعت موتور، میزان خروجی و عملکرد سیستم را می‌توان بهبود داد.
- صرفه‌جویی در انرژی: تابلوهای راه‌انداز اینورتر می‌توانند به صورت دقیق و بهینه میزان انرژی مورد نیاز برای عملکرد موتورها را تنظیم کنند. با کاهش سرعت موتورها در مواقعی که نیاز به توان کمتر است، میزان مصرف انرژی کاهش می‌یابد و صرفه‌جویی در هزینه‌های انرژی ایجاد می‌شود.
- کاهش خرابی و استهلاک: با کنترل سرعت و شروع نرم و توقف نرم موتورها توسط تابلو درایو، خرابی و استهلاک موتورها به دلیل ضربه‌ها و تغییرات ناگهانی در سرعت کاهش می‌یابد. این امر باعث افزایش عمر مفید موتورها و کاهش هزینه‌های تعمیر و نگهداری می‌شود.
- کنترل دقیق: تابلو Drive قابلیت کنترل دقیق بر روی سرعت و عملکرد موتورها را فراهم می‌کند. این دقت کنترل بهبود عملکرد سیستم را تضمین می‌کند و امکان بهینه‌سازی فرایندها را فراهم می‌کند.
- حفاظت موتور: تابلو راه‌انداز دور متغیر معمولاً دارای سیستم‌های حفاظتی هستند که در صورت وقوع خطراتی مانند جریان بالا، ولتاژ پایین، حرارت اضافی و سایر نقص‌های برقی، موتور را محافظت می‌کنند. این حفاظت‌ها باعث جلوگیری از خرابی و آسیب به موتور می‌شوند و ایمنی سیستم را تضمین می‌کدهند.
- انعطاف‌پذیری: تابلو راه‌انداز درایو قابلیت تنظیم و برنامه‌ریزی مجدد براساس نیازهای صنعتی را دارند. این انعطاف‌پذیری به کاربران امکان می‌دهد تنظیمات و پارامترهای مورد نیاز را به راحتی تغییر دهند و سیستم را بهینه سازند.
- اینترفیس کاربری: بسیاری از تابلو راه‌انداز کنترل دور دارای رابط‌های کاربری مناسبی هستند که به کاربران امکان می‌دهد تنظیمات و پارامترهای مورد نیاز را به راحتی تنظیم کنند. این رابط‌ها می‌توانند شامل نمایشگرهای لمسی، صفحات نمایشگری، دکمه‌ها و نوارهای کنترل باشند.
با توجه به مزایای فوق، تابلو راه‌انداز درایو بهبود عملکرد، کاهش هزینه‌ها، افزایش ایمنی و بهینه‌سازی فرآیندهای صنعتی را ممکن می‌سازند.
