ورودی و خروجیهای درایو{بخش دوم} می‌تواند به داده‌ها و اطلاعاتی اشاره کند که به یک سیستم کنترلی برای کنترل دور یک موتور یا دستگاه مرتبط ارسال یا از آن دریافت می‌شود. ورودی درایو لیان ممکن است شامل داده‌هایی باشد که نشان دهنده فرکانس کنترل دور لیان، جهت چرخش درایو لیان یا دیگر ویژگی‌های مرتبط با دور موتور یا دستگاه است.
این داده‌ها معمولاً توسط ترمینال‌های ورودی و خروجی به سیستم کنترلی ارسال می‌شوند. خروجی درایو کنترل دور لیان نیز معمولاً به عنوان داده‌های کنترلی عمل می‌کند که توسط سیستم کنترلی تولید می‌شود و به موتور یا دستگاه ارسال می‌شود تا دور آن را تنظیم کند.
به طور کلی، ورودی و خروجیهای درایو{بخش دوم} تولیدی لیان الکتریک ویرا نقش مهمی در تنظیم و کنترل سرعت و دور موتور یا دستگاه‌های مرتبط ایفا می‌کنند و برای کنترل دقیق و بهینه عملکرد این دستگاه‌ها بسیار حیاتی هستند.
ورودی و خروجیهای درایو
ورودی و خروجیهای درایو{بخش دوم} تولیدی لیان الکتریک ویرا به دو بخش کلی تقسیم می‌شود. درایوهای لیان دارای یک ترمینال ورودی و خروجی قدرت و چندین ترمینال ورودی و خروجی فرمان می‌باشد.
با استفاده از ورودی و خروجی قدرت ما ولتاژ تغذیه درایو لیان و موتور را برقرار می‌کنیم و با استفاده از ورودی و خروجیهای فرمان می‌توان درایو لیان را کنترل کنیم.
یکی از مهم‌ترین بخش مدار درایو لیان سیم‌بندی قدرت آن است که برق درایو لیان را تغذیه می‌کند. باید دقت شود برق ورودی به محل ترمینال ورودی قدرت درایو لیان و اتصالات موتور به ترمینال خروجی قدرت درایو لیان متصل شود.
از ترمینال‌های ورودی و خروجی فرمان درایو لیان برای دستورهای مختلف مانند دستور استارت، استپ، خطا، جهت چرخش موتور و … استفاده می‌شود.

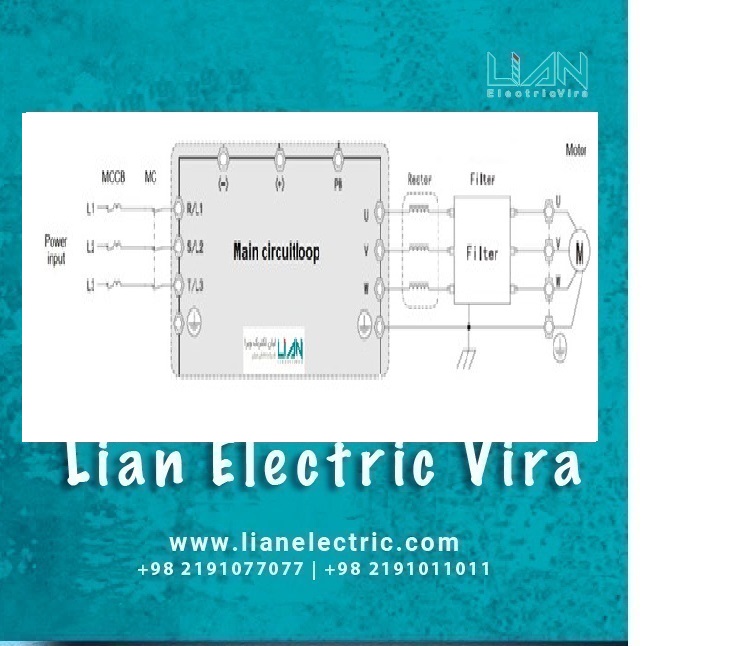

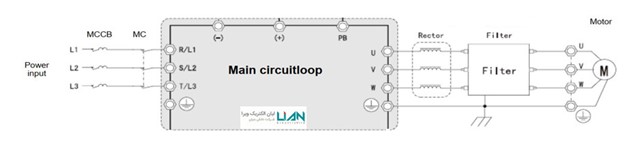

در شکل زیر شماتیک سیم‌بندی ترمینال قدرت درایو تولیدی لیان الکتریک ویرا سری LEV500 را مشاهده می‌کنید.

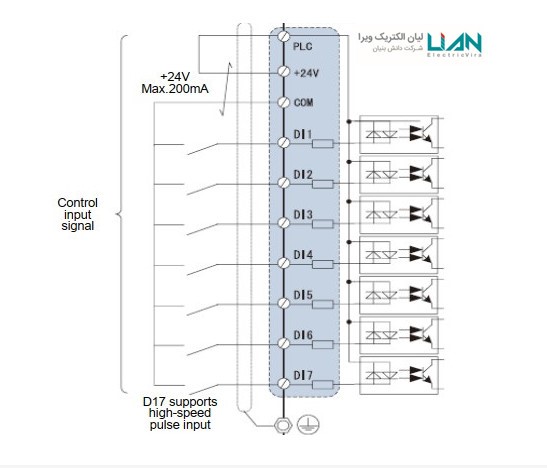

ورودی‌های دیجیتال – DI
ورودی‌های دیجیتال آسان‌ترین راه فرمان دادن از راه دور به درایو کنترل دور لیان سری LEV500 برای روشن کردن موتور هستند. در این نوع ورودی دو حالت وجود دارد، صفر یا یک.
درایو تولیدی لیان الکتریک ویرا دارای ترمینال 24 ولت جریان مستقیم (VDC) است که آن را به ورودی‌های دیجیتال خود اختصاص می‌دهند تا کاربر نیاز به منبع تغذیه خارجی برای تحریک ورودی دیجیتال درایو لیان را نداشته باشد.
در درایو لیان این ورودی‌های دیجیتال را می‌توان برای کنترل هر عملکرد درایو ساخت کشور، از جمله سرعت یا جهت موتور و غیره، برنامه ریزی کرد.

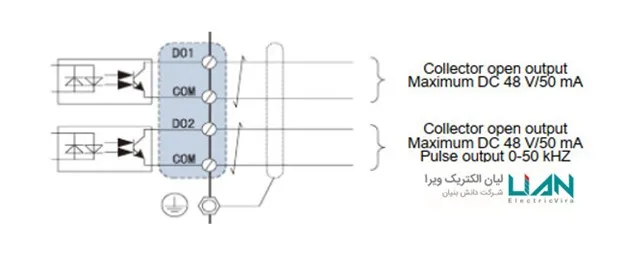

خروجیهای دیجیتال – DO
خروجی دیجیتال در درایو کنترل دور لیان به داده‌های دیجیتالی اشاره دارد که برای کنترل سرعت و دور یک موتور یا دستگاه مورد استفاده قرار می‌گیرد. این داده‌ها در درایو لیان به صورت دیجیتال (به شکل 0 و 1) برای کنترل دور و سرعت موتور ارسال می‌شوند.
از جمله نمونه‌های خروجی دیجیتال در یک درایو کنترل دور لیان سری LEV500 می‌توان به سیگنال‌های PWM (پالس-عرض-مدولاسیون) اشاره کرد. این سیگنال‌ها به صورت دیجیتال تولید می‌شوند و می‌توانند برای کنترل سرعت و دور موتورها استفاده شوند.
با استفاده از خروجی دیجیتال درایو تولیدی لیان الکتریک ویرا، می‌توان کنترل دقیق و پیشرفته‌ای بر روی سرعت و دور موتورها داشت و این نوع کنترل برای بسیاری از برنامه‌های صنعتی و اتوماسیونی بسیار مفید است.
در درایو لیان عملکرد دیجیتال‌های خروجی قابل برنامه‌ریزی می‌باشد. به عنوان مثال در درایو لیان سری LEV550 می‌توان عملکرد دیجیتال‌های خروجی را بر روی آلارم‌ها، رله‌های کمکی، ماژول‌های ورودی دیجیتال و … برنامه‌ریزی کرد.

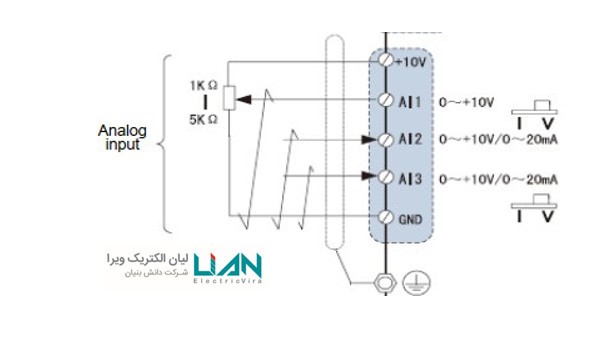

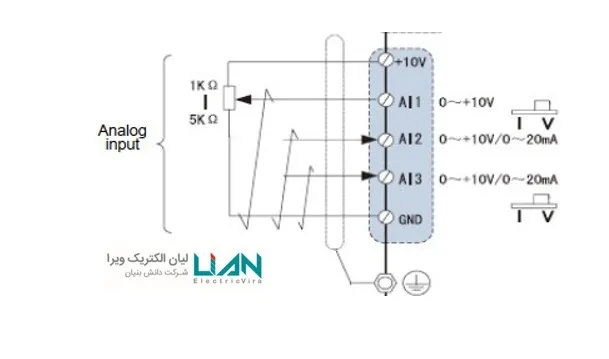

ورودی های آنالوگ – AI
ورودی‌های آنالوگ در یک درایو کنترل دور لیان برای اندازه‌گیری ورودی‌های فیزیکی مانند ولتاژ، جریان یا سایر متغیرهای آنالوگ استفاده می‌شوند. در درایو لیان این ورودی‌ها به صورت سیگنال آنالوگ از سنسورها یا دستگاه‌های اندازه‌گیری مانند انکودرها و پوتانسیومترها دریافت می‌شوند و به سیستم کنترلی ارسال می‌شوند.
با استفاده از ورودی‌های آنالوگ، می‌توان اطلاعات دقیق‌تری از وضعیت و عملکرد موتور یا دستگاه‌های مرتبط را بدست آورد. این اطلاعات می‌توانند برای کنترل دقیق تر و بهینه تر سرعت و دور موتورها در درایو لیان استفاده شوند.
به عنوان مثال، یک ورودی آنالوگ می‌تواند ولتاژ خروجی از یک انکودر را اندازه‌گیری کرده و این اطلاعات را به سیستم کنترلی ارسال کند تا سرعت و دور موتور را تنظیم کند.
ورودی آنالوگ یک ورودی پیوسته به درایو لیان است که با توجه به شرایط برنامه متفاوت است. پرکاربردترین سیگنال های آنالوگ 4 تا 20 میلی آمپر (4-20 میلی آمپر) و 0 تا 10 ولت DC (0-10VDC) هستند.

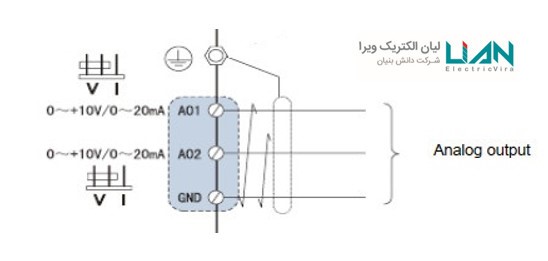

خروجیهای آنالوگ – AO
خروجیهای آنالوگ در یک درایو کنترل دور لیان برای ارسال سیگنال‌های کنترلی به عناصر خارجی مانند موتورها، ولتاژ‌های تغذیه، یا دیگر دستگاه‌های کنترلی استفاده می‌شوند. در درایو لیان این خروجی‌ها به صورت سیگنال آنالوگ ارسال می‌شوند که می‌توانند به صورت ولتاژ یا جریان متغیر باشند و تغییرات آهسته و پیوسته در طول زمان داشته باشند.
با استفاده از خروجیهای آنالوگ در کنترل دور لیان، می‌توان سیگنال‌های کنترلی دقیقی را برای کنترل سرعت، جریان، و یا ولتاژ موتورها ارسال کرد.
از خروجیهای آنالوگ در درایو کنترل دور لیان برای ارسال سیگنال‌های کنترلی دقیق و پیوسته به دستگاه‌های مرتبط استفاده می‌شود و این نوع کنترل برای بسیاری از برنامه‌های صنعتی و اتوماسیونی بسیار مفید است.
خروجیهای آنالوگ خروجیهای پیوسته از درایو لیان به کاربرد مورد نظر هستند. این خروجی‌ها معمولا سیگنال‌های اندازه‌گیری شده‌ای هستند که توسط درایو تولید می‌شوند که می تواند سرعت یا جریان را نشان دهد. ما معمولاً زمانی از خروجیهای آنالوگ استفاده می‌کنیم که باید جریان را بدون نگاه کردن به صفحه کلید درایو بررسی کنیم.
در صورتی که برای تنظیم عملکرد و نوع سیگنال ورودی و خروجیهای درایو لیان با مشکل مواجه شدید و نیاز به راهنمایی داشتید با کارشناسان فنی شرکت لیان الکتریک ویرا تولید کننده درایوهای کنترل دور لیان سری LEV500 تماس بگیرید.
