در این مقاله ویژگی‌های Dimat PLC OPL-1 را بررسی می‌کنیم و همچنین به بررسی ظاهری OPL-1، ورودی و خروجی‌ها، چراغ‌های LED و غیره می‌پردازیم.

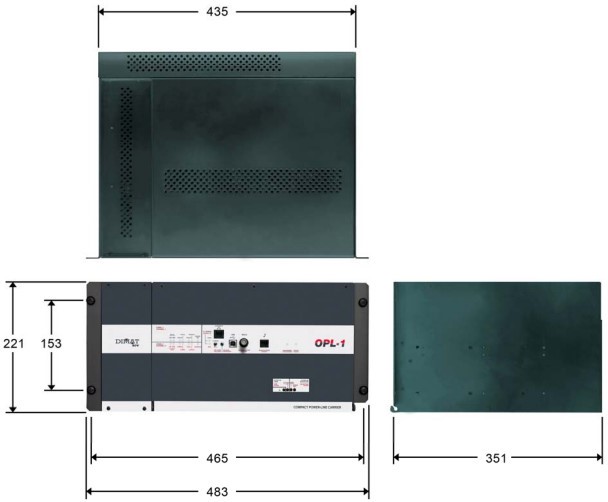

در شکل زیر نمای کلی OPL-1 و ابعاد آن بر حسب میلی‌متر را مشاهده می‌کنید.

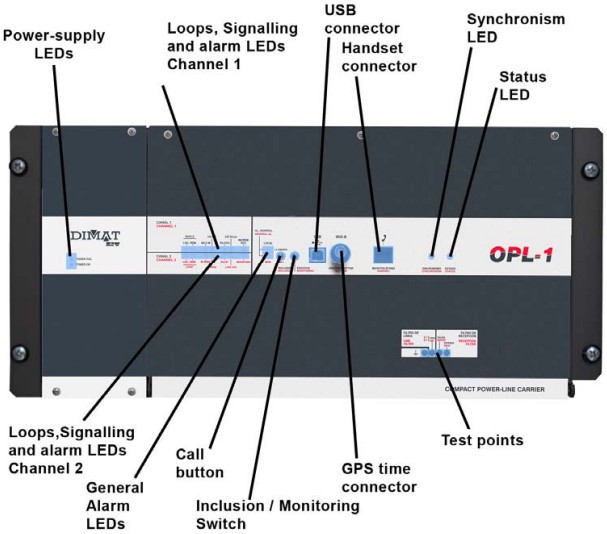

صفحه جلویی OPL-1، شامل بیست LED (وضعیت منبع تغذیه، وضعیت حلقه، آلارم و وضعیت عمومی)، دو کانکتور (یک UPS ، یک کانکتور برای تجهیزات زمان GPS)، چهار نقطه تست و عناصر خدمات تلفن است. در شکل زیر نمای جلوی OPL-1 (بررسی ظاهری OPL-1)را مشاهده می‌کنید.

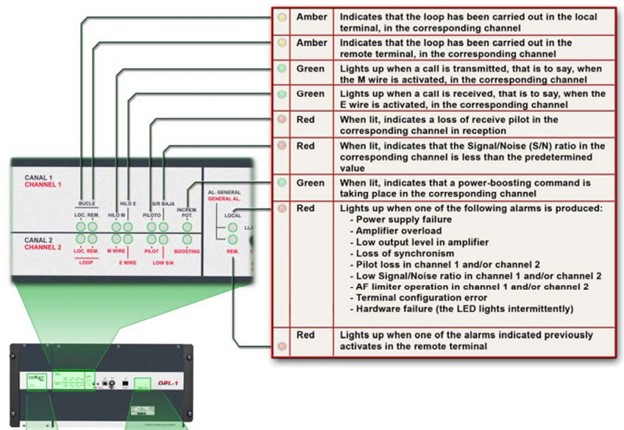

همچنین در شکل زیر سیگنال LEDها به تفکیک معرفی شده‌اند.
به ترتیب به معرفی هر کدام از چراغ سیگنال‌ها می‌پردازیم:
- Amber : نشان می‌دهد که این حلقه در ترمینال محلی، در کانال مربوطه انجام شده است.
- Amber : نشان می‌دهد که این حلقه در ترمینال راه دور، در کانال مربوطه انجام شده است.
- Green : هنگامی که یک تماس مخابره می‌شود، یعنی زمانی که سیم M فعال می‌شود، در کانال مربوطه روشن می‌شود.
- Green : هنگامی که یک تماس دریافت می‌شود، یعنی زمانی که سیم E فعال می‌شود، در کانال مربوطه روشن می‌شود.
- Red : هنگامی که روشن می شود، نشان دهنده از دست دادن دریافت کننده در کانال مربوطه است.
- Red : وقتی روشن می‌شود، یعنی نسبت سیگنال به نویز در کانال مربوطه کمتر از مقدار از پیش تعیین شده است.
- Green : هنگامی که روشن می‌شود، نشان م دهد که یک فرمان افزایش قدرت در کانال مربوطه انجام می‌شود.
- Red : هنگامی که یکی از آلارم‌های زیر اتفاق بیفتد روشن می‌شود:
– خرابی منبع تغذیه
– اضافه بار تقویت کننده
– سطح خروجی پایین در تقویت کننده
– از دست دادن همزمانی
– از دست دادن دریافت کننده در کانال 1 و/یا کانال 2
– نسبت سیگنال/نویز پایین کانال 1 و/یا کانال 2
– عملکرد مخدودکننده AF در کانال 1 و/یا کانال 2
– خطای تنظیمات
– خرابی سخت افزاری
- Red : زمانی روشن می‌شود که یکی از آلارم‌های گفته شده قبلی در ترمینال راه دور فعال شود.

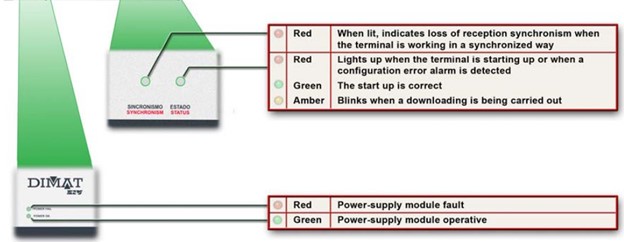

- Red : وقتی روشن می‌شود که از بین رفتن همزمانی دریافت اتفاق بیفتد که ترمینال به صورت هماهنگ کار می‌کند.
- Red : هنگامی که OPL-1(بررسی ظاهری OPL-1) در حال راه‌اندازی است یا زمانی که هشدار خطای پیکربندی شناسایی می‌شود، روشن می‌شود.
- Green : زمانی روشن می‌شود که راه‌اندازی به درستی صورت گرفته است.
- Amber : هنگامی که دانلود در حال انجام است چشمک می‌زند.
- Red : خطای ماژول منبع تغذیه
- Green : ماژول منبع تغذیه فعال است.

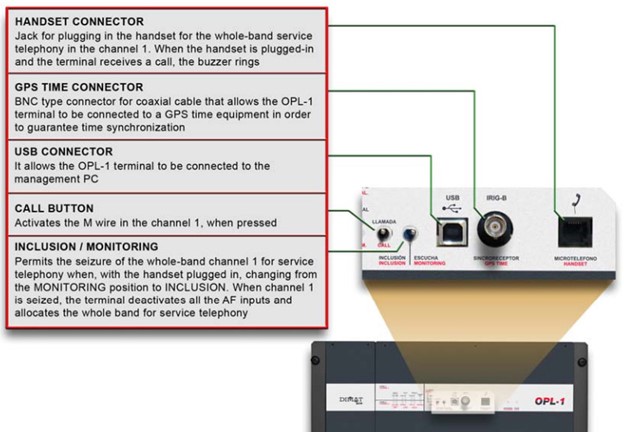

در عکس زیر دیگر المان‌هایی که در صفحه جلویی OPL-1 وجود دارند، معرفی شده‌اند.
که به ترتیب از بالا به شرح زیر است:
- جک برای وصل کردن گوشی برای خدمات تلفنی کل باند در کانال 1. هنگامی که گوشی متصل است و ترمینال یک تماس دریافت کند، زنگ تلفن به صدا در می‌آید.
- کانکتور نوع BNC برای کابل کواکسیال که به ترمینال OPL-1 اجازه می‌دهد به تجهیزات زمان GPS متصل شود تا همگام سازی زمان را تضمین کند.
- این پ.رت USB اجازه می‌دهد تا OPL-1 به کامپیوتر مدیریت متصل شود.
- با فشار دادن این دکمه، سیم M را در کانال 1 فعال می‌کند.
- هنگامی که گوشی وصل شده و وضعیت آن از MONITORING به INCLUSION تغییر می‌کند، کل باند کانال 1 را برای سرویس تلفنی مجاز می‌کند. هنگامی که کانال 1 قطع می‌شود، ترمینال تمام ورودی‌های AF را غیرفعال می‌کند و کل باند را برای تلفن سرویس اختصاص می‌دهد.

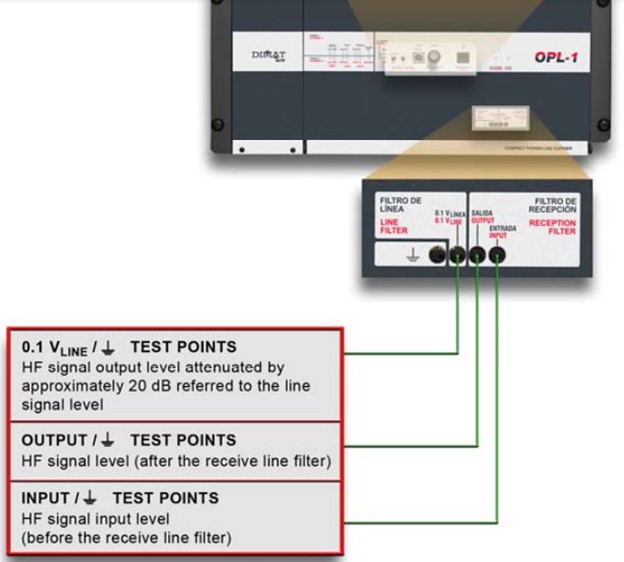

همچنین Test points های OPL-1(بررسی ظاهری OPL-1) در شکل بالا قبل مشاهده می‌باشد.
در مقاله بعدی نیز به بررسی ظاهری OPL-1 و اتصالات قسمت پشت دستگاه را مورد بررسی قرار خواهیم داد.
